Ana sayfa ÜrünlerElektromanyetik Debriyaj FrenMakineler İçin Dayanıklı 170mm OD 3000rpm Elektromanyetik Debriyaj Freni

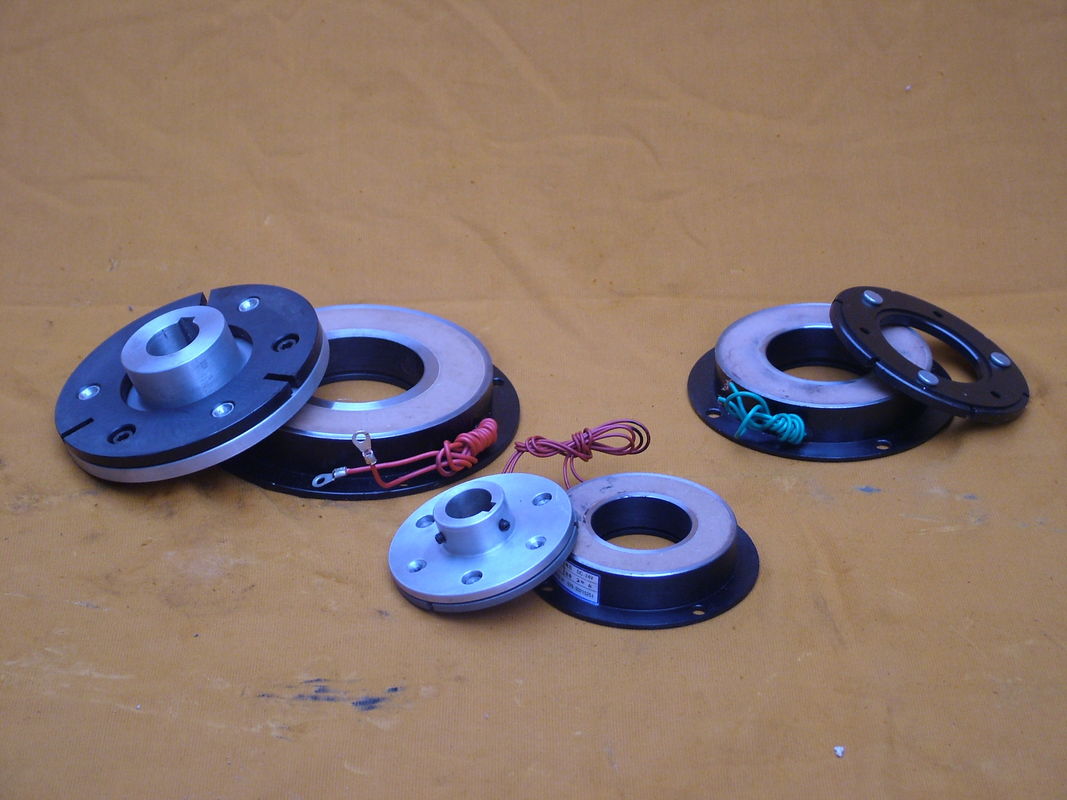

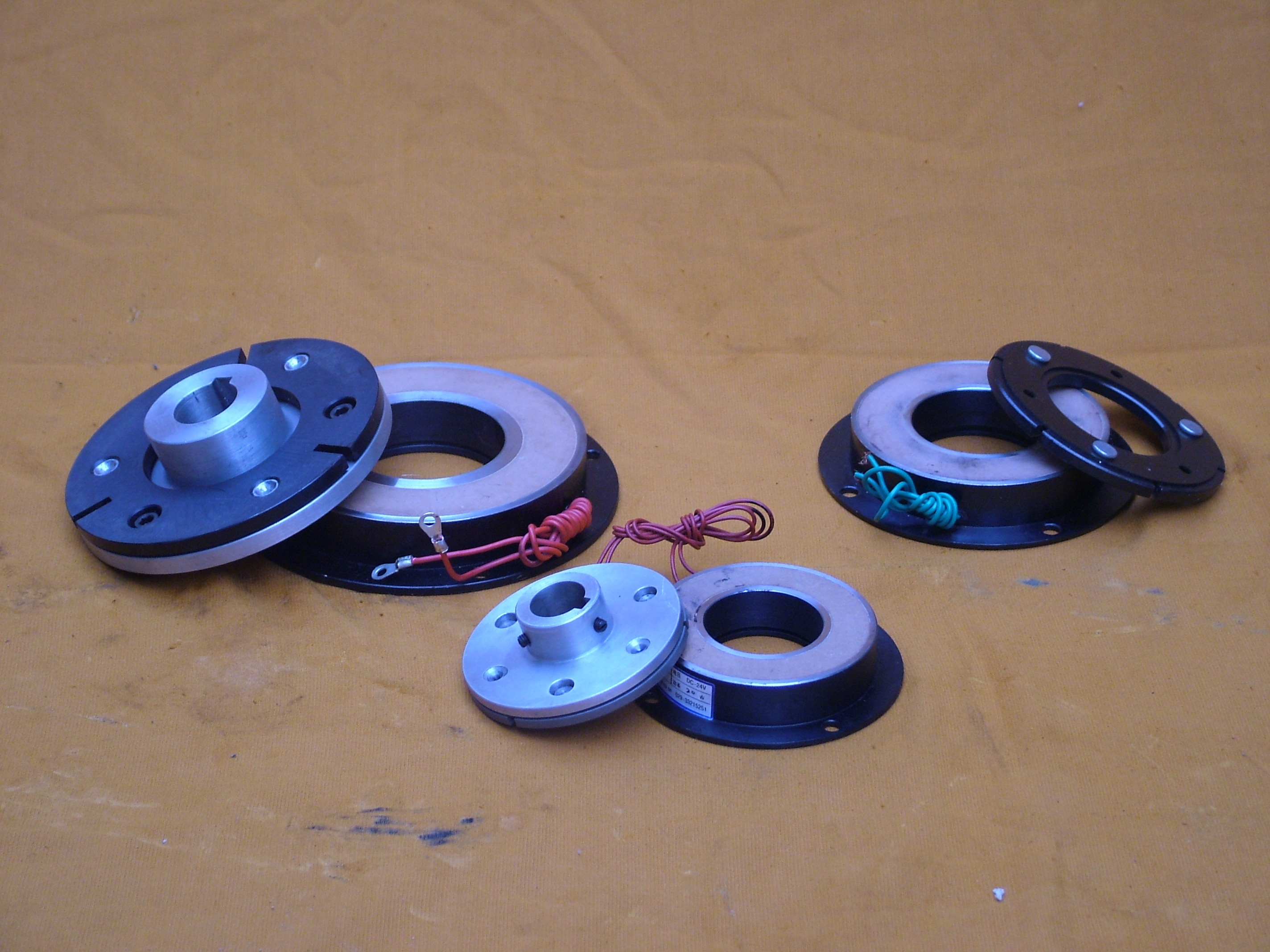

Durable 170mm OD 3000rpm Electromagnetic Clutch Brake For Machinery
Durable 170mm OD 3000rpm Electromagnetic Clutch Brake For Machinery Durable 170mm OD 3000rpm Electromagnetic Clutch Brake For Machinery

Makineler İçin Dayanıklı 170mm OD 3000rpm Elektromanyetik Debriyaj Freni

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: DLD7
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: USD 25.00 - 220.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: 500 adet / ay
Şimdi başvurun

Detay Bilgi
Ürün adı: DLD7 44,3 - 93,5 Mm ELEKTÖRMANYETİK KAVRAMA 0.79 - 21.2 Kg Delik boyutu: 12 - 60 mm
Dış çap: 68-266,5 mm Kalınlık: 44,3 - 93,5 mm
Voltaj: DC - 24V güç: 15 - 85 W
Vurgulamak:

170mm OD Elektromanyetik Debriyaj Freni

,

3000rpm Elektromanyetik Debriyaj Freni

,

3000rpm elektromanyetik dişli debriyaj

Ürün Açıklaması

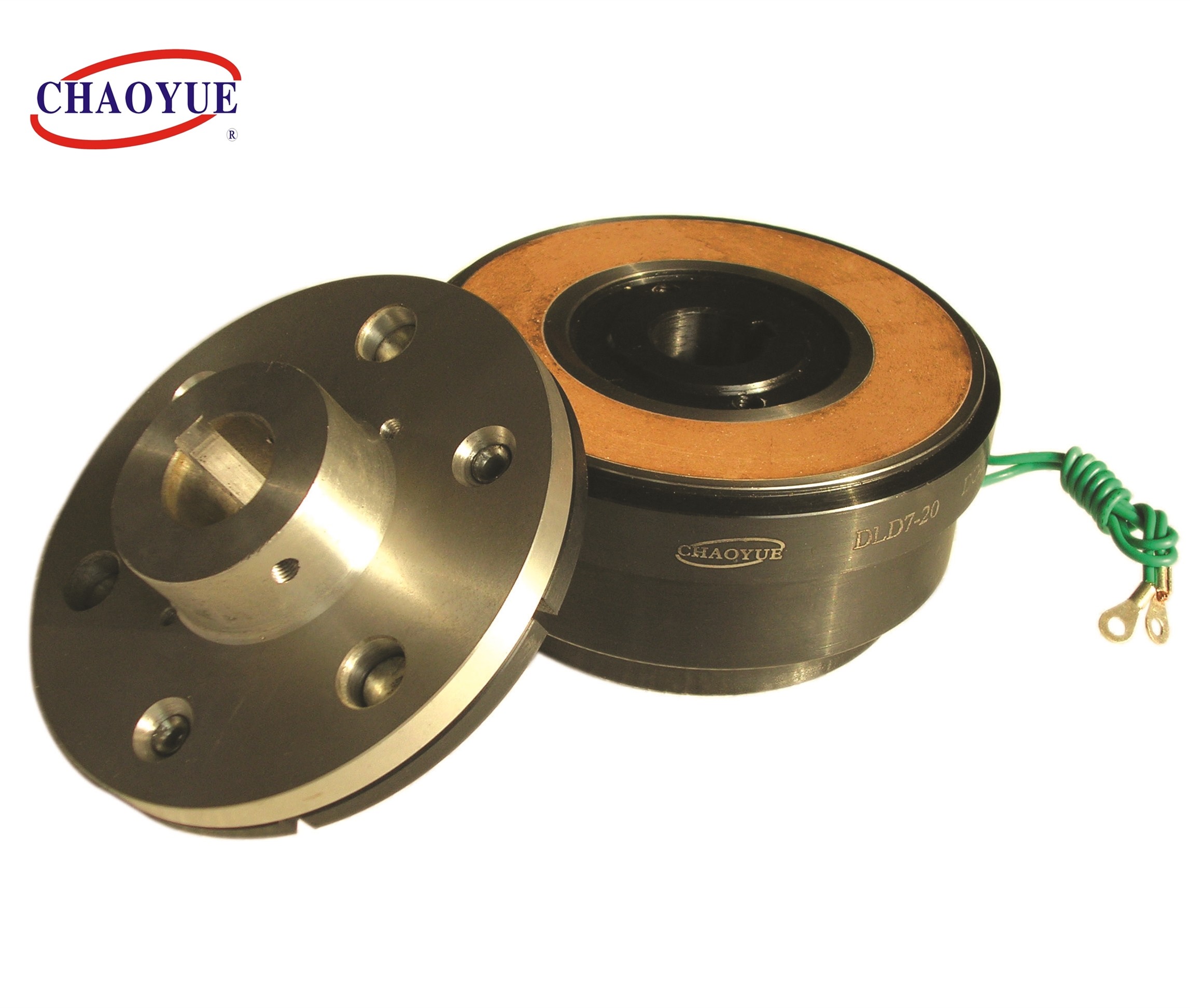

DLD7 44,3 - 93,5 Mm ELEKTORMANYETİK DEBRİYAJ 0,79 - 21,2 Kg​



Tork, diş yüzeyinin birbirine geçmesiyle iletilir, bir elektromanyetik debriyaj çenesi temsili ürünlerdir.
Bir köpek (küçük boyutlu, yüksek doğrulukta iletim torku) özelliklerine sahip elektromanyetik debriyaj, şirketin benzersiz tasarımıyla birleştiğinden, performans optimizasyonu eklendi.özellikle

Önemli olan çene diş yüzeyi, özel işlemden sonra diş kısmı, doğru tork aktarımı ve son derece hızlı ayırmadır.
Ayrıca, diş yüzeyinin benzersiz yapısı nedeniyle, çevre üzerinde hiçbir nokta geçmez (tek konumlandırma tipi), konumlandırma bağlantısı ve senkronize çalışma elde etmek son derece basit olabilir.



Montaj örneği

Makineler İçin Dayanıklı 170mm OD 3000rpm Elektromanyetik Debriyaj Freni 0



modeli DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Sürtünme Torku[Nm] Dinamik 5 10 20 40 80 160 320
Statik 5.5 11 22 45 90 175 350
Uyarma Voltajı [V] DC - 24V
Güç (20°C) [w] 15 20 28 35 50 68 85
Maksimum Dönme Hızı [rpm] 8000 6000 5000 4000 3000 3000 2000
Ağırlık (kg] 0.79 1.2 2.24 3.86 7 13.3 21.2

Radyal Boyut

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34.5 41.7 51.5 61.5 79,5 99.5 124.5
B 68 85,5 107 134.3 170 214 266.5
C 57 68 85 100 127 152.4 152.4
G1 38 47 56 64.5 86.5 100 127
G2 46.5 55 64 72.5 101.5 115 142
V1 3 - 4.1 3 - 4.2 3 - 5.2 3 - 6.2 3 - 8.2 3 - 10.2 3 - 12.2
V2 3 - 6.3 3 - 9,5 3 - 11.5 3 - 13,5 3 - 17,5 3 - 21.5 3 - 26,5
V3 3 - 6.25 3 - 8.3 3 - 10.3 3 - 12.35 3 - 16.35 3 - 20.42 3 - 25
Y1 4.1 8.1
Y2 14 18 22 26

Eksen Boyutu

[mm]

 H 26.1 28.1 32.5 36.3 41.6 47.7 55.2
L1 44.3 44.7 55 61.5 70.7 85 93,5
L2 39.8 43.2 49 54.5 61.5 73,5 81
P 7.7 8.2 9.2 9.8 15.2 16.5 19.5
$ 3 4
X 2.5 2.85 3.3 3.5 4.9 5.5
δ 0,2 ± 0,05 0.3 ( +0.05 / -0.1) 0,5 (0 / -0.2)

Delik boyutu

[mm]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13.8 17.3 22.8 28.3 33.3 43.3 53.8 64.4
