Ana sayfa ÜrünlerElektromanyetik Debriyaj FrenTarım Kullanımı 5000rpm 35W Koruyucu Kapaklı Elektrikli Debriyaj Freni

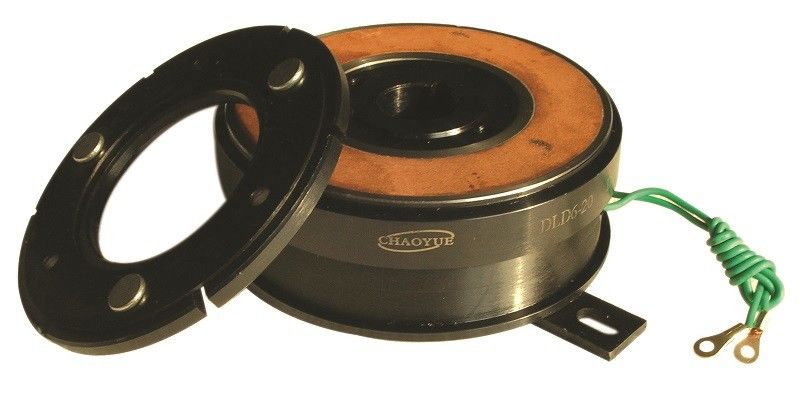

Agriculture Use 5000rpm 35W Electric Clutch Brake With Protective Cover
Agriculture Use 5000rpm 35W Electric Clutch Brake With Protective Cover Agriculture Use 5000rpm 35W Electric Clutch Brake With Protective Cover

Tarım Kullanımı 5000rpm 35W Koruyucu Kapaklı Elektrikli Debriyaj Freni

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: DLD7
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: USD 25.00 - 220.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: 500 adet / ay
Şimdi başvurun

Detay Bilgi
Ürün adı: Tarım Makinaları İçin DLD7 0.79 - 21.2 Kg ELEKTÖRMANYETİK KAVRAMA Delik boyutu: 12 - 60 mm
Dış çap: 68-266,5 mm Kalınlık: 44,3 - 93,5 mm
Voltaj: DC - 24V güç: 15 - 85 W
Vurgulamak:

35W elektrikli debriyaj freni

,

5000rpm elektrikli debriyaj freni

,

5000rpm küçük elektromanyetik debriyaj

Ürün Açıklaması

DLD7 0.79 - 21.2 Kg ELEKTORMANYETİK DEBRİYAJ Tarım Makinaları İçin



Kurulum konuları düzenleyicisi
1, nemin tamamen yokluğunda, kuru yağ bileşenleri altında elektromanyetik debriyaj durumu, eğer sürtünme parçaları su ve yağ lekeliyse
Kütle, sürtünme torku büyük ölçüde azalır, hassasiyet bozulur, bu koşulların kullanılmasını önlemek için lütfen sağlanan kapağı ekleyin.
2, toz çok yerde kullanıldığında, koruyucu bir kapak kullanın.
3, bir kavrama için ana eksen boyutu, JIS0401 H6 veya JS6 boyutunu kullanın.Belirtilen anahtarı kullanarak JIS B1301-1959'da şaft için anahtar.
4, termal genleşmeyi ve diğer faktörleri dikkate alarak, montaj mili itme kuvvetini lütfen 0,2 MM daha az seçin.
5, lütfen mekanik bir ayarda kurulum sırasında emme boşluğu değerin artı veya eksi %20'si dahilindedir.
6, bu nedenle lütfen hafif braketi tutun, debriyaj yataklarını ağır basınç altında kullanmayın.
7, vida tertibatı ile ilgili olarak, bir yaylı metal levha veya benzerini kullanın ve ardından gevşemeyi önlemek için işleyin.
Şekil 8'de, kenar korunurken makinenin kurşun çerçevesinin kullanılması, ancak aynı zamanda bir terminal plakasının veya benzerinin kullanılması da gerçekten bağlantılıdır.

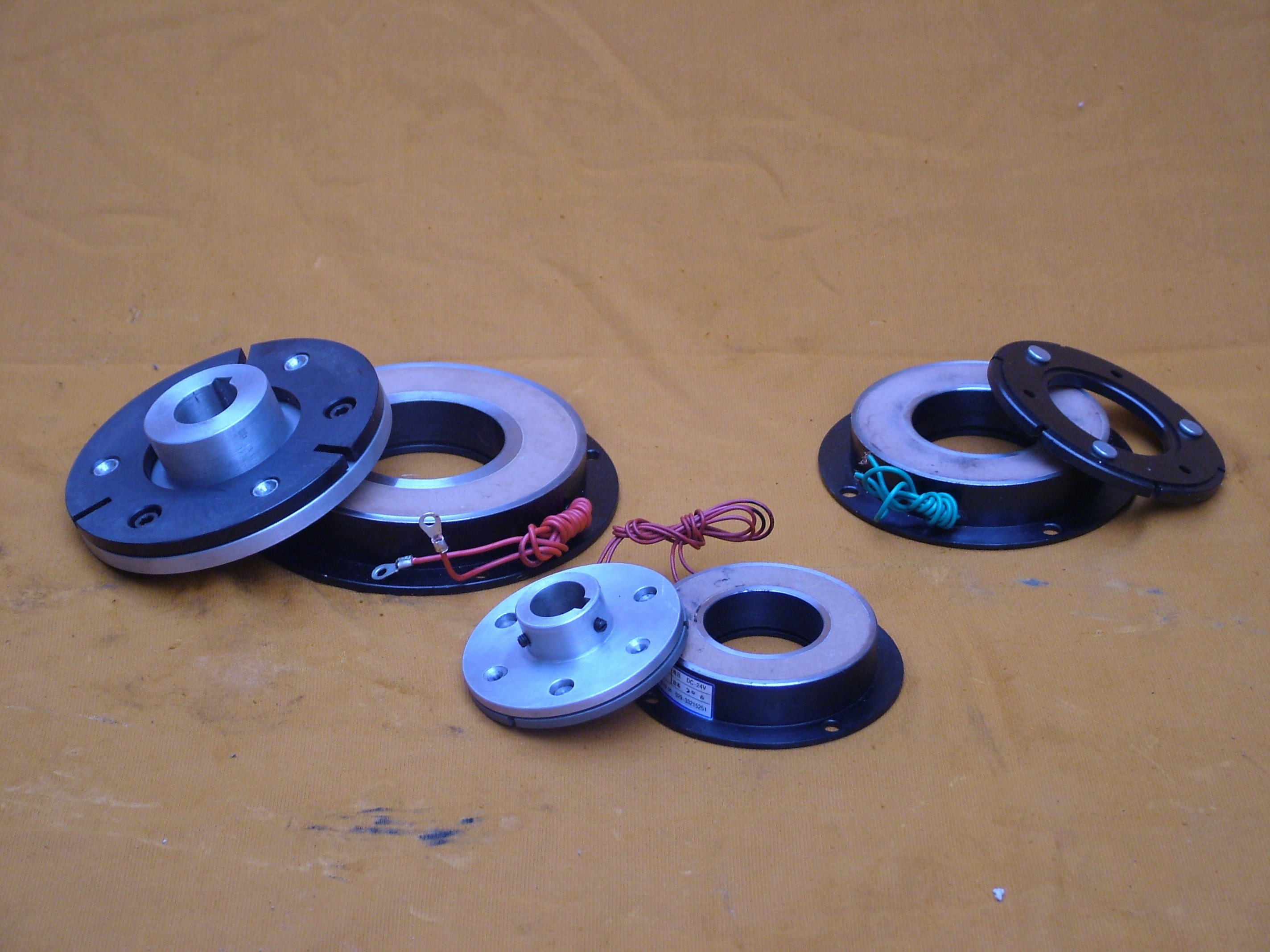

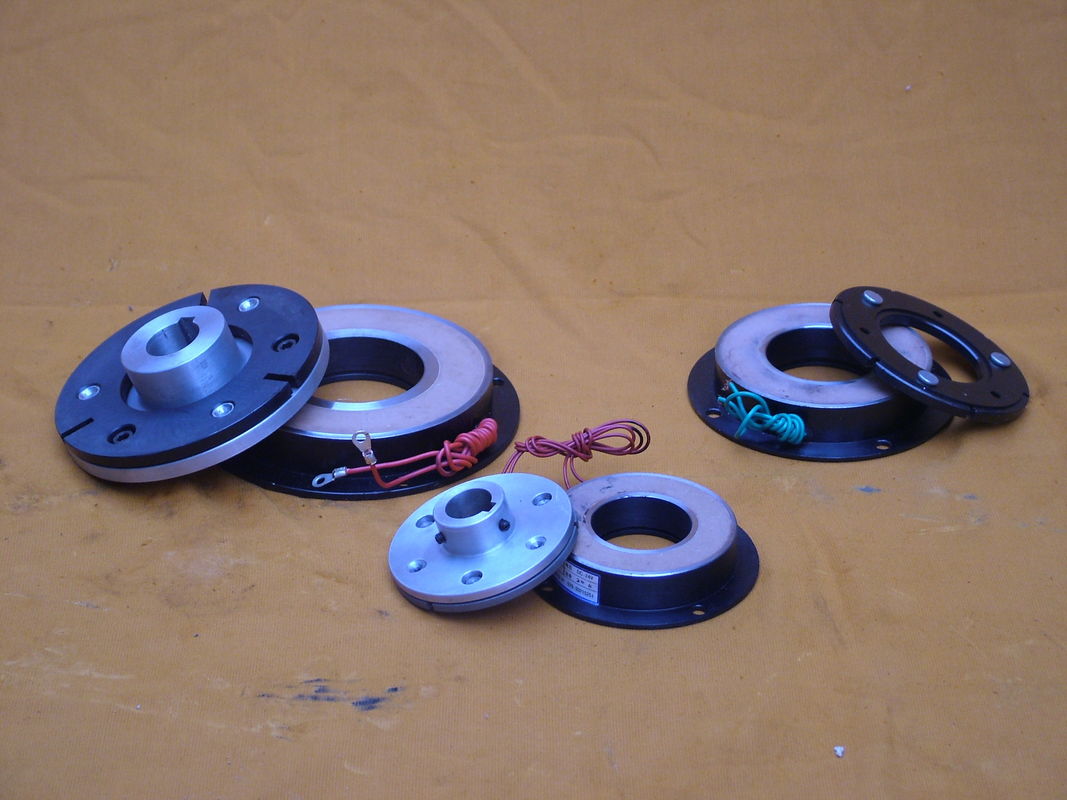

Montaj örneği

Tarım Kullanımı 5000rpm 35W Koruyucu Kapaklı Elektrikli Debriyaj Freni 0



modeli DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Sürtünme Torku[Nm] Dinamik 5 10 20 40 80 160 320
Statik 5.5 11 22 45 90 175 350
Uyarma Voltajı [V] DC - 24V
Güç (20°C) [w] 15 20 28 35 50 68 85
Maksimum Dönme Hızı [rpm] 8000 6000 5000 4000 3000 3000 2000
Ağırlık (kg] 0.79 1.2 2.24 3.86 7 13.3 21.2

Radyal Boyut

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34.5 41.7 51.5 61.5 79,5 99.5 124.5
B 68 85,5 107 134.3 170 214 266.5
C 57 68 85 100 127 152.4 152.4
G1 38 47 56 64.5 86.5 100 127
G2 46.5 55 64 72.5 101.5 115 142
V1 3 - 4.1 3 - 4.2 3 - 5.2 3 - 6.2 3 - 8.2 3 - 10.2 3 - 12.2
V2 3 - 6.3 3 - 9,5 3 - 11.5 3 - 13,5 3 - 17,5 3 - 21.5 3 - 26,5
V3 3 - 6.25 3 - 8.3 3 - 10.3 3 - 12.35 3 - 16.35 3 - 20.42 3 - 25
Y1 4.1 8.1
Y2 14 18 22 26

Eksen Boyutu

[mm]

 H 26.1 28.1 32.5 36.3 41.6 47.7 55.2
L1 44.3 44.7 55 61.5 70.7 85 93,5
L2 39.8 43.2 49 54.5 61.5 73,5 81
P 7.7 8.2 9.2 9.8 15.2 16.5 19.5
$ 3 4
X 2.5 2.85 3.3 3.5 4.9 5.5
δ 0,2 ± 0,05 0.3 ( +0.05 / -0.1) 0,5 (0 / -0.2)

Delik boyutu

[mm]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13.8 17.3 22.8 28.3 33.3 43.3 53.8 64.4
