Ana sayfa ÜrünlerElektromanyetik Debriyaj FrenDC24V 40mm Delik Boyutu Elektromanyetik Debriyaj Freni, Küçük Elektromanyetik Debriyaj

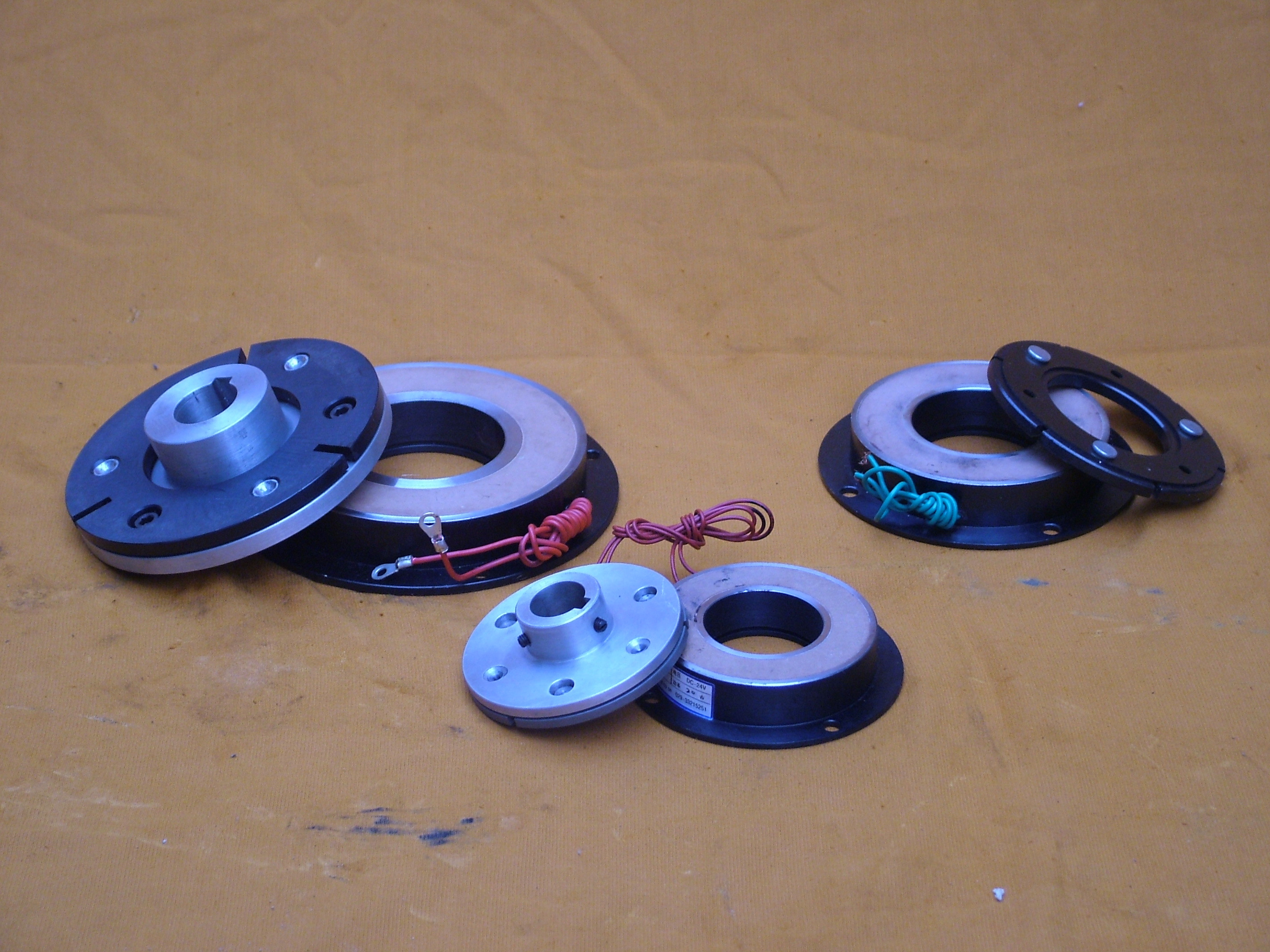

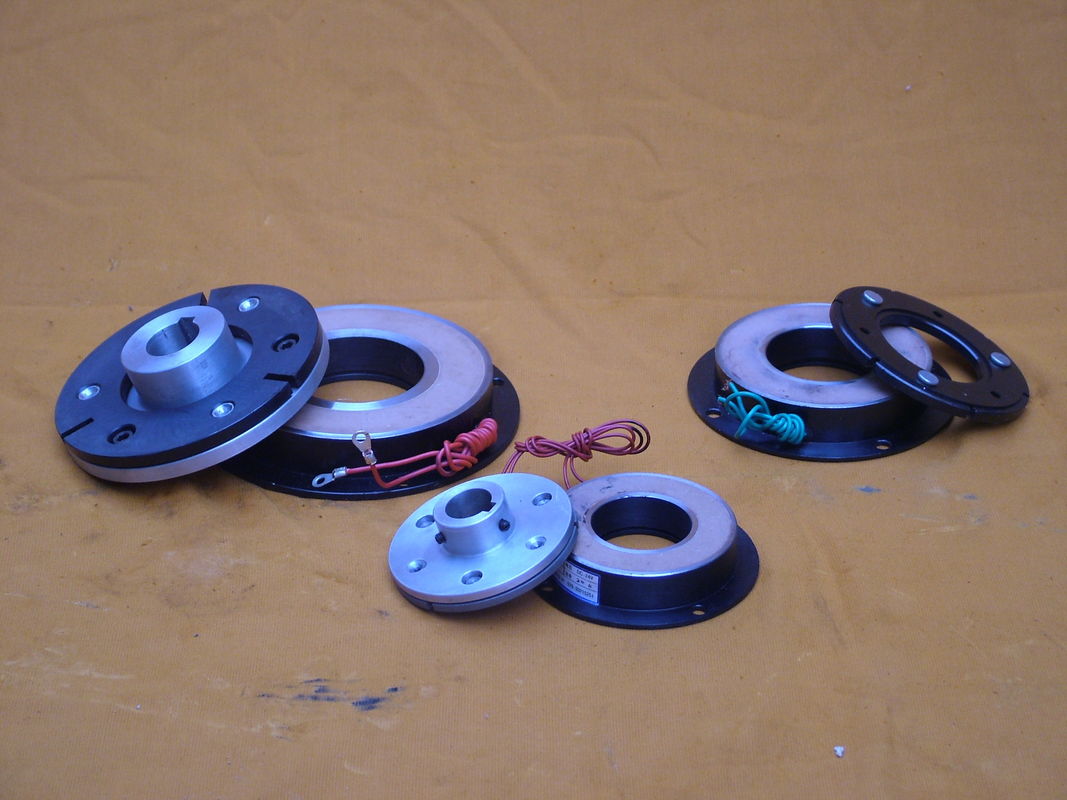

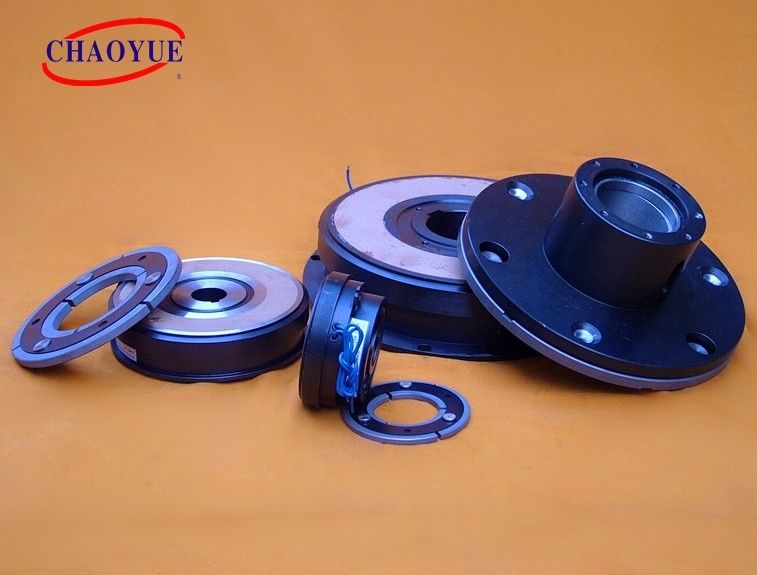

DC24V 40mm Bore Size Electromagnetic Clutch Brake , Small Electromagnetic Clutch
DC24V 40mm Bore Size Electromagnetic Clutch Brake , Small Electromagnetic Clutch DC24V 40mm Bore Size Electromagnetic Clutch Brake , Small Electromagnetic Clutch

DC24V 40mm Delik Boyutu Elektromanyetik Debriyaj Freni, Küçük Elektromanyetik Debriyaj

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: DLD7
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: USD 25.00 - 220.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: 500 adet / ay
Şimdi başvurun

Detay Bilgi
Ürün adı: DLD7 Tek Diskli ELEKTÖR MANYETİK KAVRAMA 12 - 60 Mm Dış çap: 68-266,5 mm
Kalınlık: 44,3 - 93,5 mm ağırlık: 0,79 - 21,2 kg
Voltaj: DC - 24V güç: 15 - 85 W
Vurgulamak:

DC24V Elektromanyetik Debriyaj Freni

,

40mm Çaplı Elektromanyetik Debriyaj Freni

,

DC24V küçük elektromanyetik debriyaj

Ürün Açıklaması

DLD7 Tek Diskli ELEKTORMANYETİK DEBRİYAJ 12 - 60 Mm​



NotDüzenle
1) Elektromanyetik kavrama yüksek hızda devreye girip ayrıldığından, demir emme plakasının ve rotorun yüzeyinde birçok kavrama izi olacaktır.Bu izler işe zarar vermez ve izin verilir.
2) Elektromanyetik bobine uygun voltaj uygulanmalıdır.12V voltajlı bir elektromanyetik bobin için, 6V voltajlı bir sisteme eklenirse, yeterli manyetik alan oluşturamayacaktır, bu da emme demirinin kaymasına, kavramanın ömrünün kısalmasına ve soğutma kapasitesinin düşmesine neden olacaktır.Tersine, 12V voltaj sistemine 6V bobin eklenirse, bobin ömrü kısalır.
3) Bobin ve rotor arasındaki boşluk çok önemlidir.Daha güçlü bir manyetik alan elde etmek için bobin ve rotor mümkün olduğunca yakın olmalıdır, ancak rotorun bobini sürüklemesini önlemek için boşluk çok küçük olmamalıdır (sabit bobinli kavramalar için).
4) Rotor ve demir emilimi arasındaki boşluk da çok önemlidir.Bu boşluk çok küçükse, debriyaj ayrıldığında rotor emme demirini sürükleyecektir.Ancak boşluk çok büyükse, debriyaj çalışırken aralarında çok az temas olacaktır.Bu koşulların her ikisi de zayıf debriyaj performansına neden olabilir.İkisi arasındaki makul boşluk, debriyajda akım olmadığında ikisinin sürüklenmemesi olmalıdır;debriyaj akımı olduğunda, kayma olmamasını sağlayabilir.





Montaj örneği

DC24V 40mm Delik Boyutu Elektromanyetik Debriyaj Freni, Küçük Elektromanyetik Debriyaj 0



modeli DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Sürtünme Torku[Nm] Dinamik 5 10 20 40 80 160 320
Statik 5.5 11 22 45 90 175 350
Uyarma Voltajı [V] DC - 24V
Güç (20°C) [w] 15 20 28 35 50 68 85
Maksimum Dönme Hızı [rpm] 8000 6000 5000 4000 3000 3000 2000
Ağırlık (kg] 0.79 1.2 2.24 3.86 7 13.3 21.2

Radyal Boyut

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34.5 41.7 51.5 61.5 79,5 99.5 124.5
B 68 85,5 107 134.3 170 214 266.5
C 57 68 85 100 127 152.4 152.4
G1 38 47 56 64.5 86.5 100 127
G2 46.5 55 64 72.5 101.5 115 142
V1 3 - 4.1 3 - 4.2 3 - 5.2 3 - 6.2 3 - 8.2 3 - 10.2 3 - 12.2
V2 3 - 6.3 3 - 9,5 3 - 11.5 3 - 13,5 3 - 17,5 3 - 21.5 3 - 26,5
V3 3 - 6.25 3 - 8.3 3 - 10.3 3 - 12.35 3 - 16.35 3 - 20.42 3 - 25
Y1 4.1 8.1
Y2 14 18 22 26

Eksen Boyutu

[mm]

 H 26.1 28.1 32.5 36.3 41.6 47.7 55.2
L1 44.3 44.7 55 61.5 70.7 85 93,5
L2 39.8 43.2 49 54.5 61.5 73,5 81
P 7.7 8.2 9.2 9.8 15.2 16.5 19.5
$ 3 4
X 2.5 2.85 3.3 3.5 4.9 5.5
δ 0,2 ± 0,05 0.3 ( +0.05 / -0.1) 0,5 (0 / -0.2)

Delik boyutu

[mm]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13.8 17.3 22.8 28.3 33.3 43.3 53.8 64.4
