Ana sayfa ÜrünlerElektromanyetik Debriyaj Fren24V DC Voltaj 8000rpm Mikro Elektromanyetik Debriyaj hızlı başlangıç

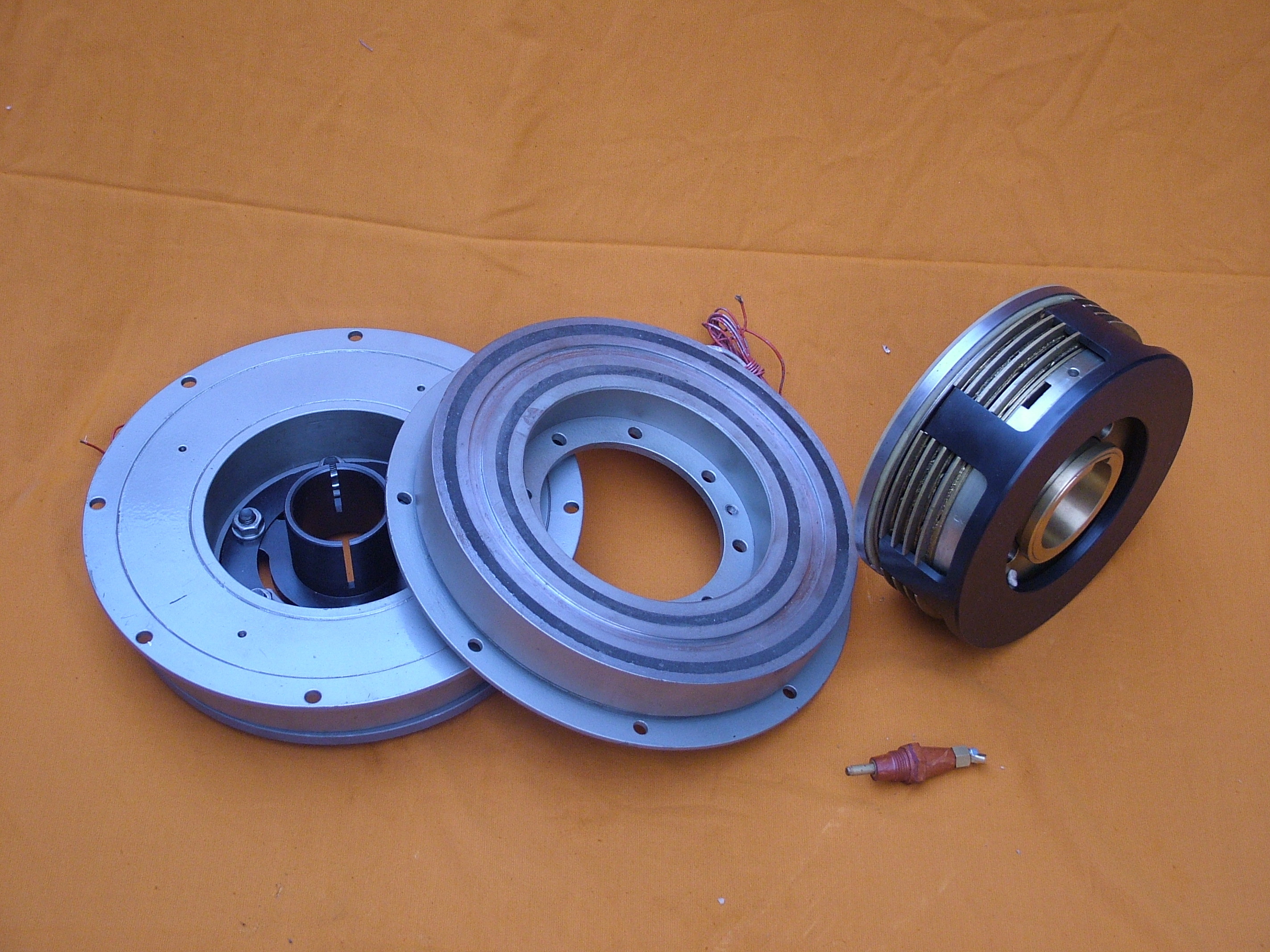

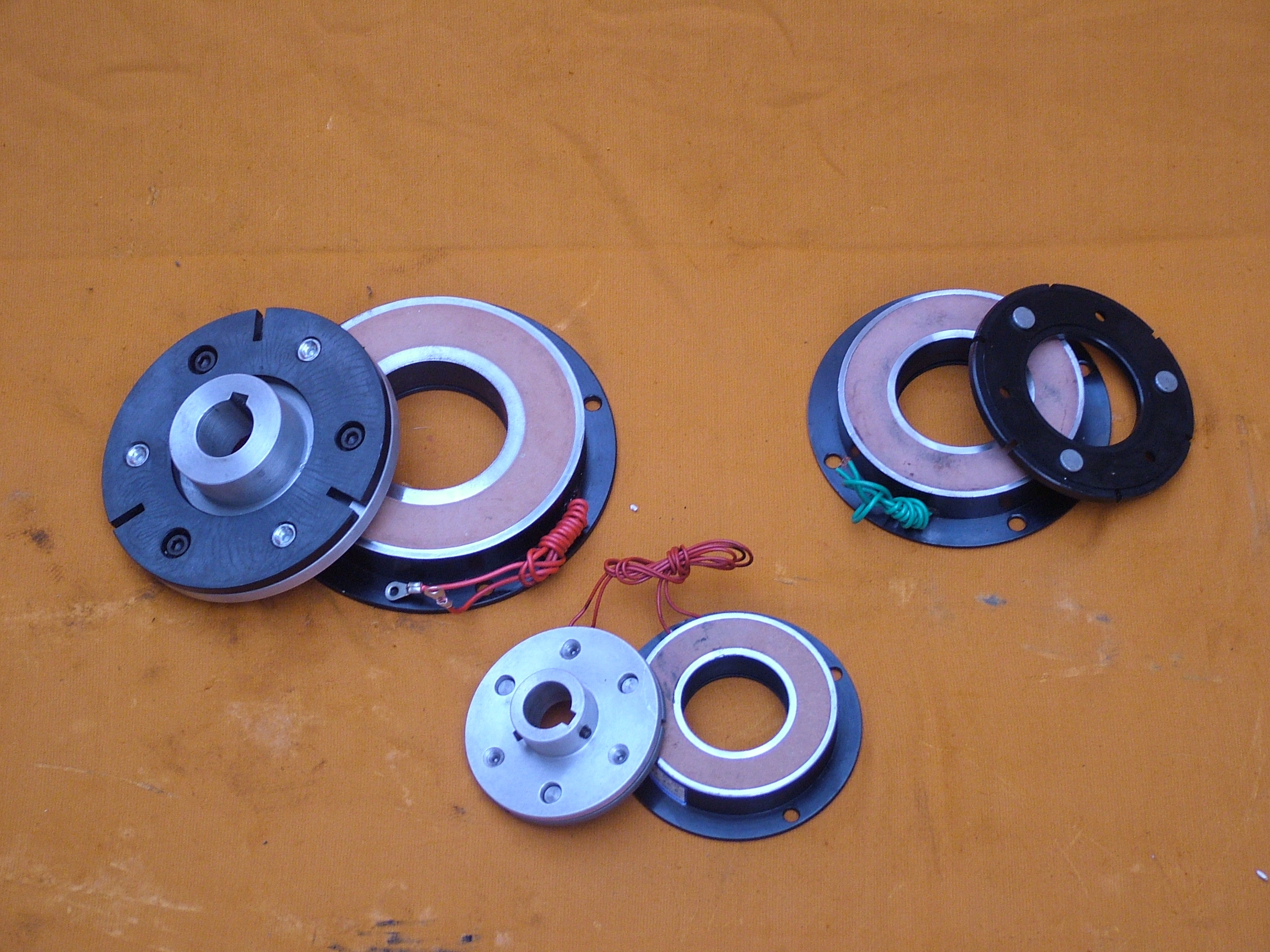

24V DC Voltage 8000rpm Micro Electromagnetic Clutch quick start
24V DC Voltage 8000rpm Micro Electromagnetic Clutch quick start 24V DC Voltage 8000rpm Micro Electromagnetic Clutch quick start

24V DC Voltaj 8000rpm Mikro Elektromanyetik Debriyaj hızlı başlangıç

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: DLD7
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: USD 25.00 - 220.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: 500 adet / ay
Şimdi başvurun

Detay Bilgi
Ürün adı: Tarım makineleri için 68 - 266,5 mm ELECTORMAGNETIC CLUTCH Delik boyutu: 12 - 60 mm
Kalınlık: 44,3 - 93,5 mm ağırlık: 0,79 - 21,2 kg
Voltaj: DC - 24V güç: 15 - 85 W
Vurgulamak:

24V DC voltajlı mikro elektromanyetik debriyaj

,

8000rpm mikro elektromanyetik debriyaj

,

24V DC voltajlı elektrikli debriyaj freni

Ürün Açıklaması

Tarım makineleri için 68 - 266.5 mm ELEKTORMANYETİK DEBRİYAJ



Elektromanyetik kavrama aktüatörü, tahrik mili tarafının tahrik edilen mil tarafından iletilen bir torktur (veya güçtür).Hızlı başlatma, frenleme vb. veya ters hız kontrol işlevi elde etmek için çeşitli mekanizmalarda (örneğin, makinenin aktarım mekanizması ve çeşitli motor mekanizmaları, vb.) yaygın olarak kullanılır.Elektromanyetik kavrama uzaktan kumandanın uygulanması kolay olduğundan, işlem çok daha basittir ve diğer mekanik, hidrolik veya pnömatik kavrama karşılaştırması, otomatik kontrol sistemi önemli bir unsurdur.



Montaj örneği

24V DC Voltaj 8000rpm Mikro Elektromanyetik Debriyaj hızlı başlangıç 0



modeli DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Sürtünme Torku[Nm] Dinamik 5 10 20 40 80 160 320
Statik 5.5 11 22 45 90 175 350
Uyarma Voltajı [V] DC - 24V
Güç (20°C) [w] 15 20 28 35 50 68 85
Maksimum Dönme Hızı [rpm] 8000 6000 5000 4000 3000 3000 2000
Ağırlık (kg] 0.79 1.2 2.24 3.86 7 13.3 21.2

Radyal Boyut

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34.5 41.7 51.5 61.5 79,5 99.5 124.5
B 68 85,5 107 134.3 170 214 266.5
C 57 68 85 100 127 152.4 152.4
G1 38 47 56 64.5 86.5 100 127
G2 46.5 55 64 72.5 101.5 115 142
V1 3 - 4.1 3 - 4.2 3 - 5.2 3 - 6.2 3 - 8.2 3 - 10.2 3 - 12.2
V2 3 - 6.3 3 - 9,5 3 - 11.5 3 - 13,5 3 - 17,5 3 - 21.5 3 - 26,5
V3 3 - 6.25 3 - 8.3 3 - 10.3 3 - 12.35 3 - 16.35 3 - 20.42 3 - 25
Y1 4.1 8.1
Y2 14 18 22 26

Eksen Boyutu

[mm]

 H 26.1 28.1 32.5 36.3 41.6 47.7 55.2
L1 44.3 44.7 55 61.5 70.7 85 93,5
L2 39.8 43.2 49 54.5 61.5 73,5 81
P 7.7 8.2 9.2 9.8 15.2 16.5 19.5
$ 3 4
X 2.5 2.85 3.3 3.5 4.9 5.5
δ 0,2 ± 0,05 0.3 ( +0.05 / -0.1) 0,5 (0 / -0.2)

Delik boyutu

[mm]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13.8 17.3 22.8 28.3 33.3 43.3 53.8 64.4


Etiket:

15W elektromanyetik kavramalar ve frenler

24V DC voltajlı mikro elektromanyetik kavrama

15W Elektromanyetik Kavrama Freni
