Ana sayfa ÜrünlerElektromanyetik Debriyaj FrenAyarlanabilir 60mm Çap 93.5mm Kalınlık Manyetik Kavramalar DLD7

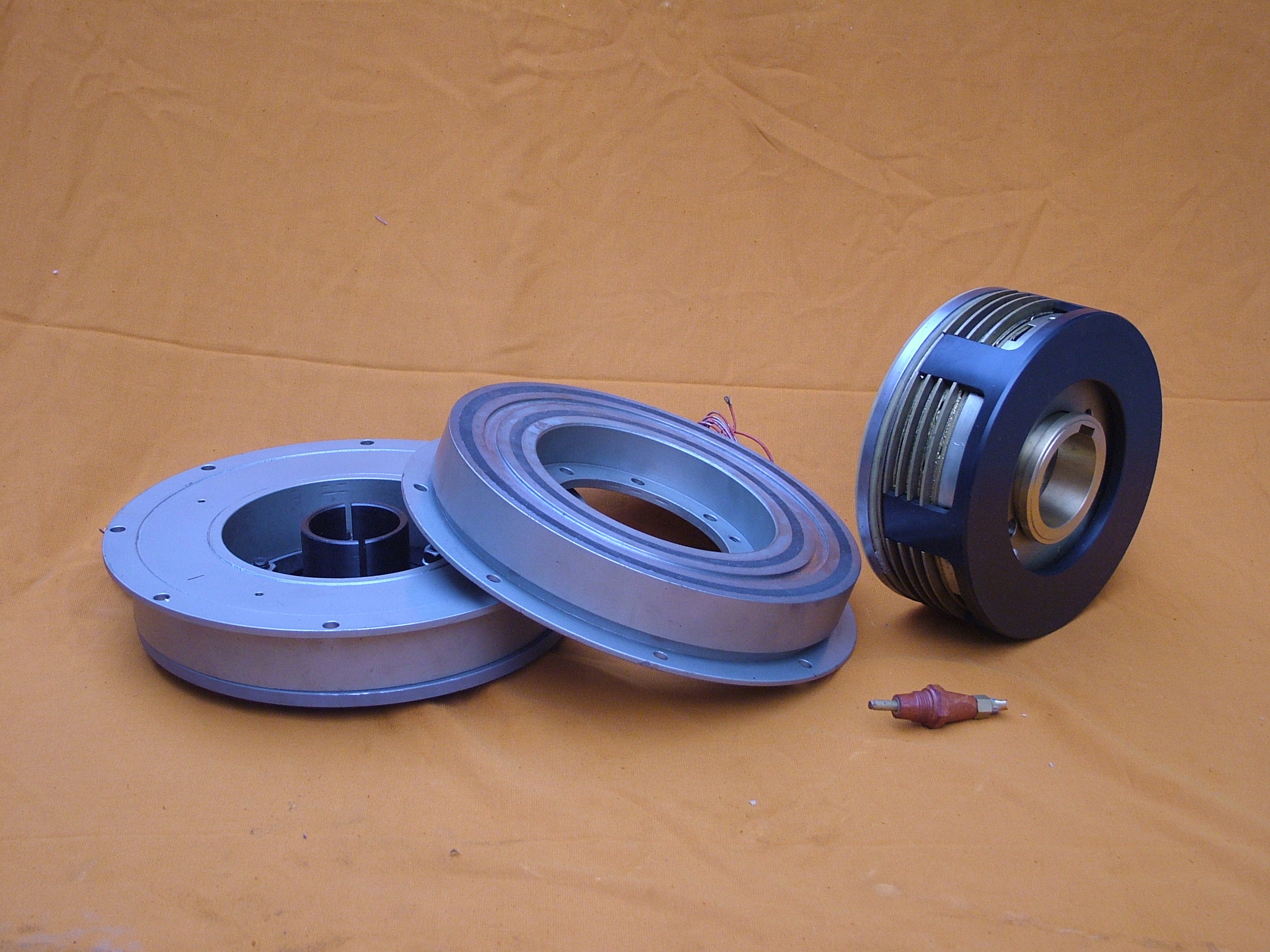

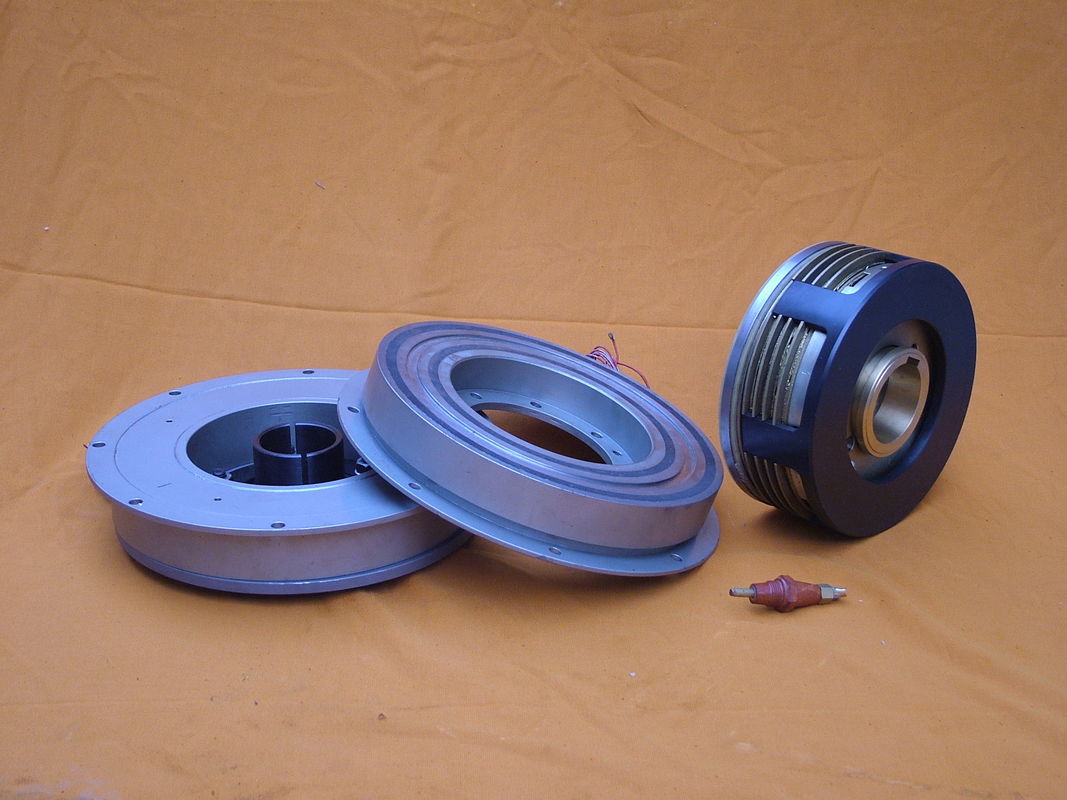

Adjustable 60mm Bore 93.5mm Thickness Magnetic Clutches DLD7
Adjustable 60mm Bore 93.5mm Thickness Magnetic Clutches DLD7 Adjustable 60mm Bore 93.5mm Thickness Magnetic Clutches DLD7

Ayarlanabilir 60mm Çap 93.5mm Kalınlık Manyetik Kavramalar DLD7

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: DLD7
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: USD 25.00 - 220.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: 500 adet / ay
Şimdi başvurun

Detay Bilgi
Ürün adı: DLD7 Tek Diskli ELEKTÖRLÜ MANYETİK KAVRAMA 15-85 W Delik boyutu: 12 - 60 mm
Dış çap: 68-266,5 mm Kalınlık: 44,3 - 93,5 mm
ağırlık: 0,79 - 21,2 kg Voltaj: DC - 24V
Vurgulamak:

60 mm çaplı manyetik kavramalar

,

93

,

5 mm kalınlıkta manyetik kavramalar

Ürün Açıklaması

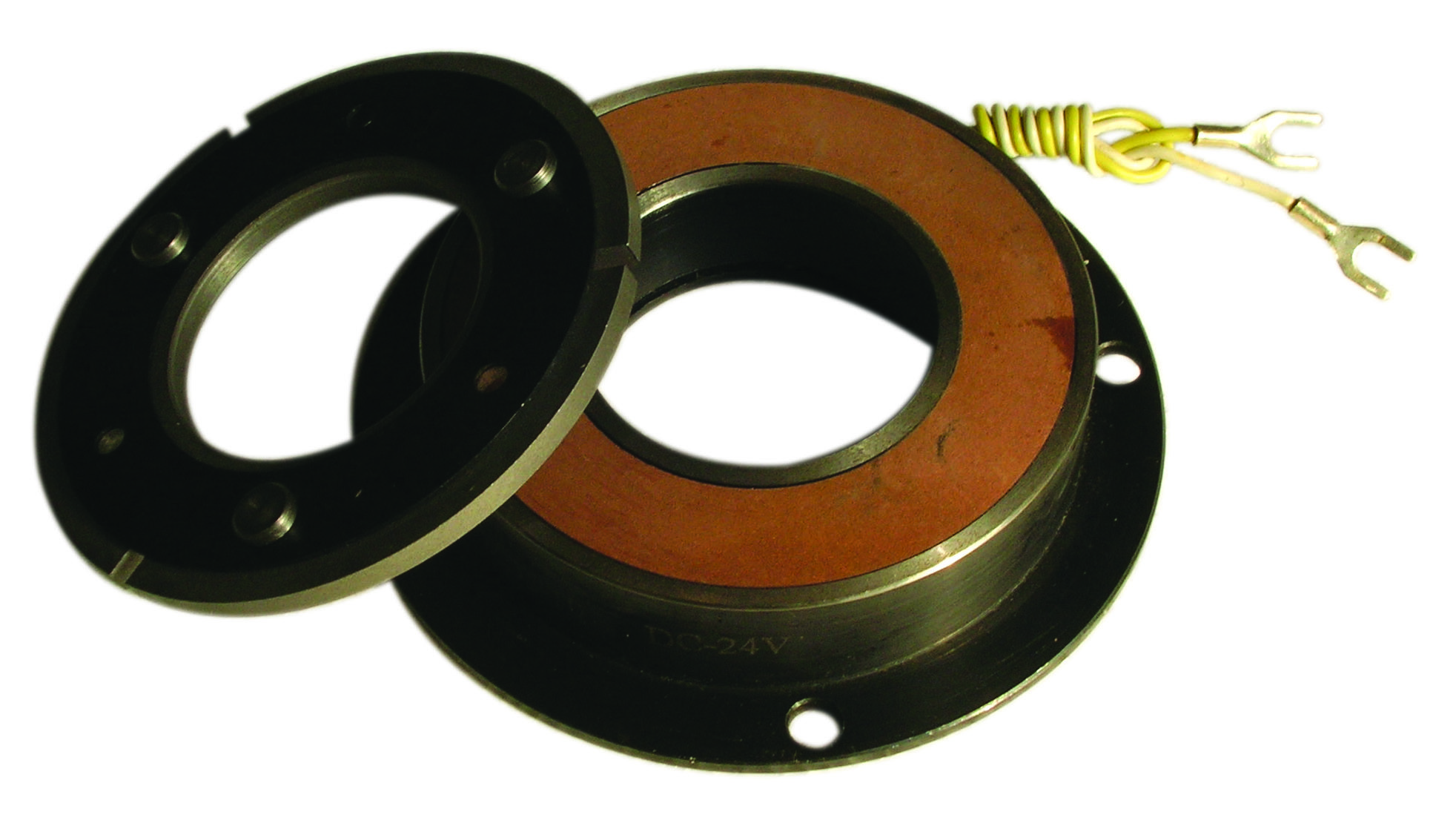

DLD7 Tek Diskli ELEKTORMANYETİK DEBRİYAJ 15 - 85 W



Elektromanyetik kavramanın kesintisiz çalışmasını sağlamak için mutlaka bakım ve onarım yapılmalıdır:
1, genellikle elektromanyetik kavramanın hareketli kısmındaki yağlayıcıya eklenir.
2, armatür strokunun uzunluğunun düzenli olarak incelenmesi.Debriyajın çalışması sırasında, aşınma yüzeyinin hareketli kısmı olduğundan, armatür strokunun uzunluğunu artıracaktır.Armatür normal strok uzunluğundan daha az olduğunda, döner tablanın fren yüzeyi arasındaki minimum boşluğu eski haline getirmek için ayarlanmalıdır.Armatür strok uzunluğu normalin üzerine çıkarılırsa, emmeyi önemli ölçüde azaltmak mümkündür.
3, aşınmış fren yüzeyinin değiştirilmesi gerekiyorsa, döner tablanın fren yüzeyi arasındaki minimum boşluğu yeniden ayarlayın.
4, özellikle bir cıvata elektromıknatısını, elektromıknatısı ve cıvata muhafazasını, cıvata boyunduruğu, bir cıvatayı ve bir cıvata bağlantı solenoid bobinini sıkmak için sabitleme cıvatalarını her zaman kontrol edin.
5, hareketli parçanın mekanik aşınmasının ve toz, kir ve saç çiçeklerini gidermek için yüzeyin elektromıknatıs parçalarının düzenli olarak incelenmesi.



Montaj örneği

Ayarlanabilir 60mm Çap 93.5mm Kalınlık Manyetik Kavramalar DLD7 0



modeli DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Sürtünme Torku[Nm] Dinamik 5 10 20 40 80 160 320
Statik 5.5 11 22 45 90 175 350
Uyarma Voltajı [V] DC - 24V
Güç (20°C) [w] 15 20 28 35 50 68 85
Maksimum Dönme Hızı [rpm] 8000 6000 5000 4000 3000 3000 2000
Ağırlık (kg] 0.79 1.2 2.24 3.86 7 13.3 21.2

Radyal Boyut

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34.5 41.7 51.5 61.5 79,5 99.5 124.5
B 68 85,5 107 134.3 170 214 266.5
C 57 68 85 100 127 152.4 152.4
G1 38 47 56 64.5 86.5 100 127
G2 46.5 55 64 72.5 101.5 115 142
V1 3 - 4.1 3 - 4.2 3 - 5.2 3 - 6.2 3 - 8.2 3 - 10.2 3 - 12.2
V2 3 - 6.3 3 - 9,5 3 - 11.5 3 - 13,5 3 - 17,5 3 - 21.5 3 - 26,5
V3 3 - 6.25 3 - 8.3 3 - 10.3 3 - 12.35 3 - 16.35 3 - 20.42 3 - 25
Y1 4.1 8.1
Y2 14 18 22 26

Eksen Boyutu

[mm]

 H 26.1 28.1 32.5 36.3 41.6 47.7 55.2
L1 44.3 44.7 55 61.5 70.7 85 93,5
L2 39.8 43.2 49 54.5 61.5 73,5 81
P 7.7 8.2 9.2 9.8 15.2 16.5 19.5
$ 3 4
X 2.5 2.85 3.3 3.5 4.9 5.5
δ 0,2 ± 0,05 0.3 ( +0.05 / -0.1) 0,5 (0 / -0.2)

Delik boyutu

[mm]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13.8 17.3 22.8 28.3 33.3 43.3 53.8 64.4
