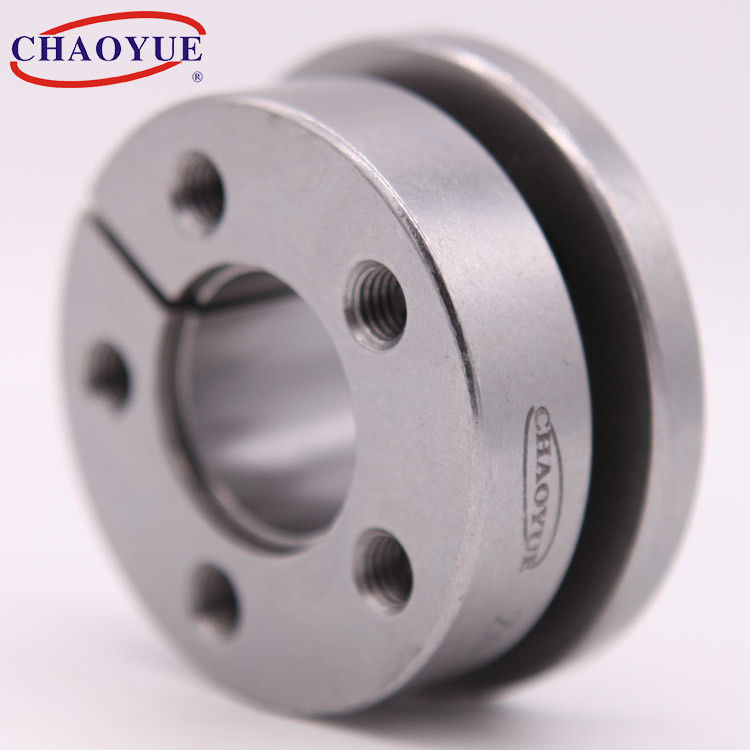

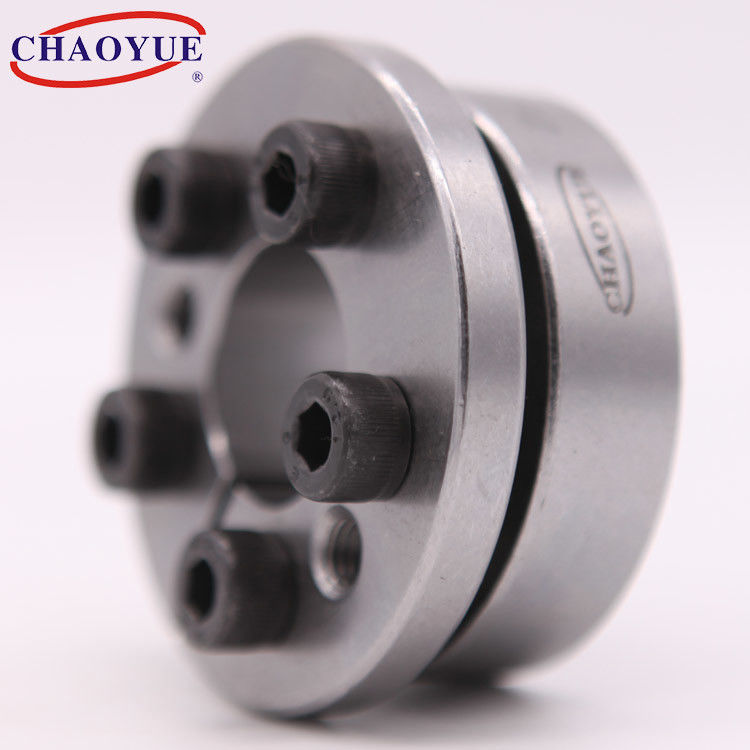

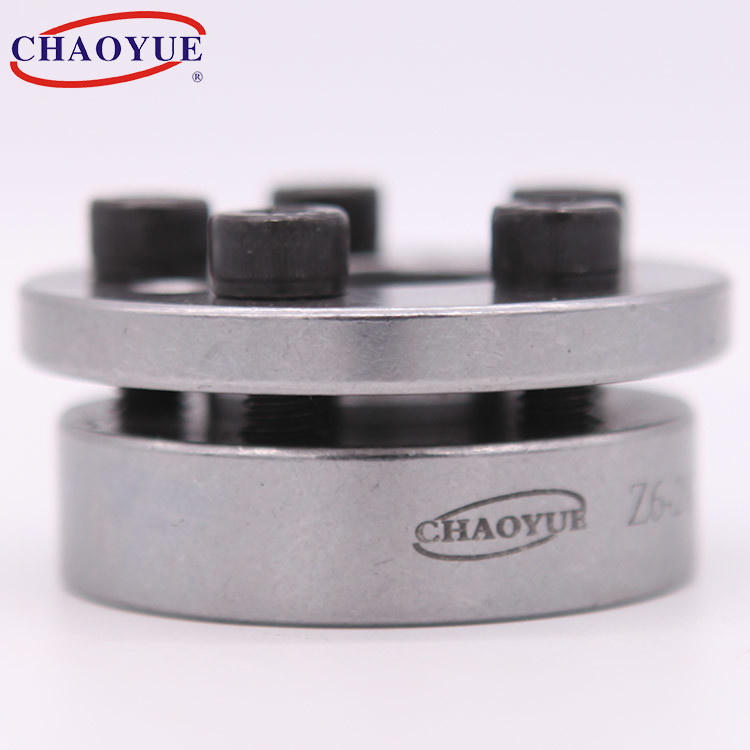

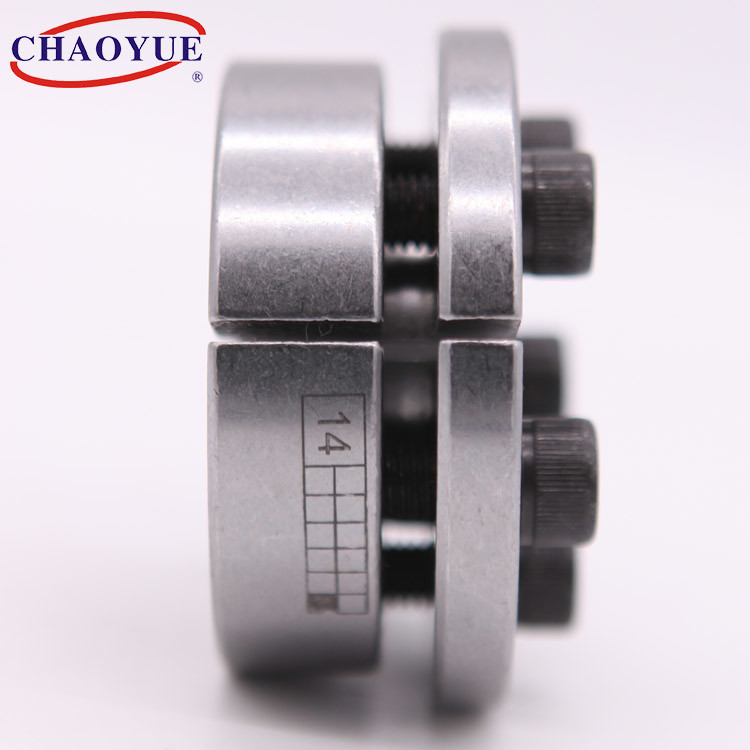

Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly
Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly

Hafif Yük 690N.M 65mm Dış çap Anahtarsız Kilitleme Grubu

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: Z6
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 parça
Fiyat: USD 5.00 - 15.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: Aylık 5000 adet
Şimdi başvurun

Detay Bilgi
İç çap: 14 - 50 mm Dış çap: 55 - 80 mm
Kalınlık: 30-33 mm dönme momenti: 127-1830 Nm
cıvata: M8 ağırlık: 0,48 - 0,73 kg
Vurgulamak:

65mm Dış çap Anahtarsız Kilitleme Tertibatı

,

690N.M Anahtarsız Kilitleme Tertibatı

,

690N.M aks bileziği kelepçesi

Ürün Açıklaması

Z6 Hafif Yük Güç Kilidi Müşteri Tasarımı Kilitleme Cihazı



Hafif Yük 690N.M 65mm Dış çap Anahtarsız Kilitleme Grubu 0





Montaj Örneği



Hafif Yük 690N.M 65mm Dış çap Anahtarsız Kilitleme Grubu 1

Temel Boyut [mm] cıvata Anma Yükü Mil üzerindeki basınç
[N / mm2]		 Hub üzerindeki baskı
[N / mm2]		 Cıvata Sıkma Torku
[Nm]		 Ağırlık
[kilogram]
d D D1 L L1 L2 L3 d1 n Eksensel kuvvet
[kN]		 toruk
[Nm]
14 55 62 38 30 22 17 M8 3 18 127 208 52.5 25 0.48
16 55 62 38 30 22 17 M8 3 18 142 181 52.5 25 0.47
18 55 62 38 30 22 17 M8 3 18 157 161 52.5 25 0.46
19 55 62 38 30 22 17 M8 3 18 165 152 52.5 25 0.46
20 55 62 38 30 22 17 M8 3 18 172 145 52.5 25 0.45
22 55 62 38 30 22 17 M8 3 25.5 285 186 75 35 0.44
24 55 62 38 30 22 17 M8 3 25.5 307 170 75 35 0.42
25 55 62 38 30 22 17 M8 3 25.5 315 163 75 35 0,41
28 55 62 38 30 22 17 M8 3 31.5 435 175 89 41 0.39
30 55 62 38 30 22 17 M8 3 31.5 472 163 89 41 0.37
24 65 72 38 30 22 17 M8 5 37.4 440 244 90 30 0.62
25 65 72 38 30 22 17 M8 5 37.4 460 234 90 30 0.61
28 65 72 38 30 22 17 M8 5 43.6 600 243 105 35 0,58
30 65 72 38 30 22 17 M8 5 43.6 640 227 105 35 0,56
32 65 72 38 30 22 17 M8 5 43.6 690 213 105 35 0,55
35 65 72 38 30 22 17 M8 5 52.5 910 234 126 41 0,51
38 65 72 38 30 22 17 M8 5 52.5 990 216 126 41 0.48
40 65 72 38 30 22 17 M8 5 52.5 1050 205 125 41 0.46
30 80 87 41 33 25 20 M8 7 52.4 780 232 87 30 1.01
32 80 87 41 33 25 20 M8 7 52.4 830 217.5 87 30 0.99
35 80 87 41 33 25 20 M8 7 61 1060 232 102 35 0.96
38 80 87 41 33 25 20 M8 7 61 1150 214 102 35 0.92
40 80 87 41 33 25 20 M8 7 61 1220 203 102 35 0.89
42 80 87 41 33 25 20 M8 7 73,5 1540 233 122 41 0.86
45 80 87 41 33 25 20 M8 7 73,5 1650 217 122 41 0,82
48 80 87 41 33 25 20 M8 7 73,5 1760 203 122 41 0.76
50 80 87 41 33 25 20 M8 7 73,5 1830 195 122 41 0.73
