Ana sayfa ÜrünlerAnahtarsız Kilitleme GrubuŞişirilmiş Sıkı Set m2.5 cıvata Anahtarsız Kilitleme Tertibatı 10mm Mil Kelepçesi

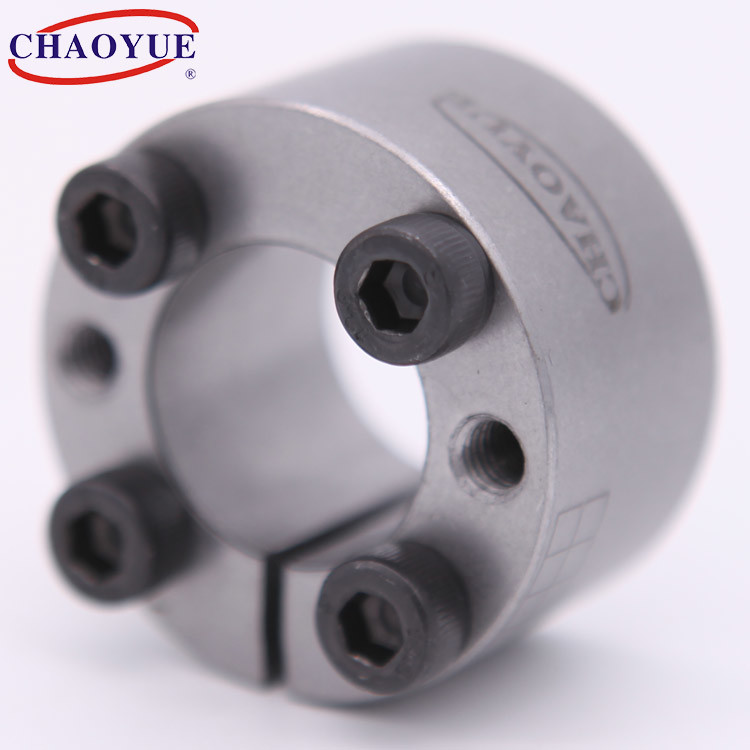

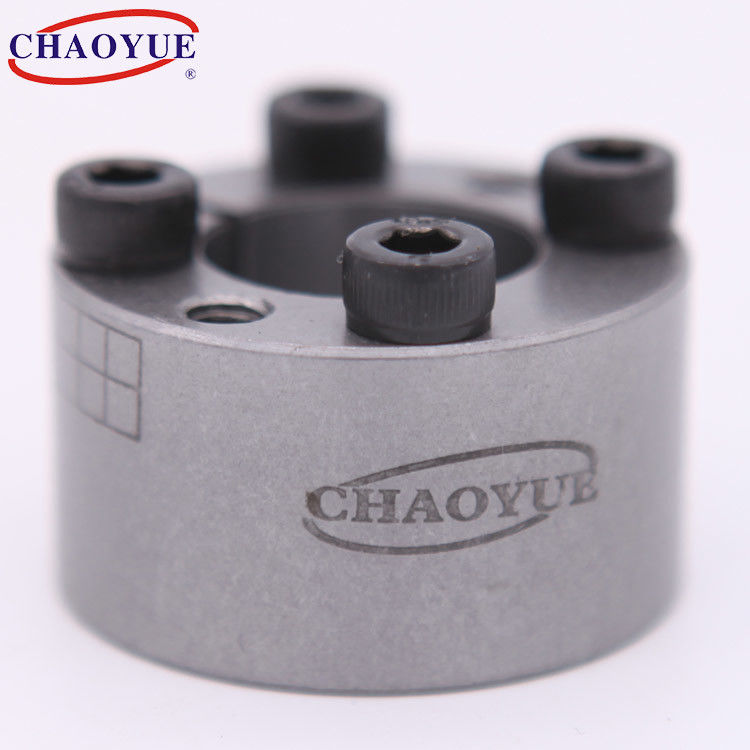

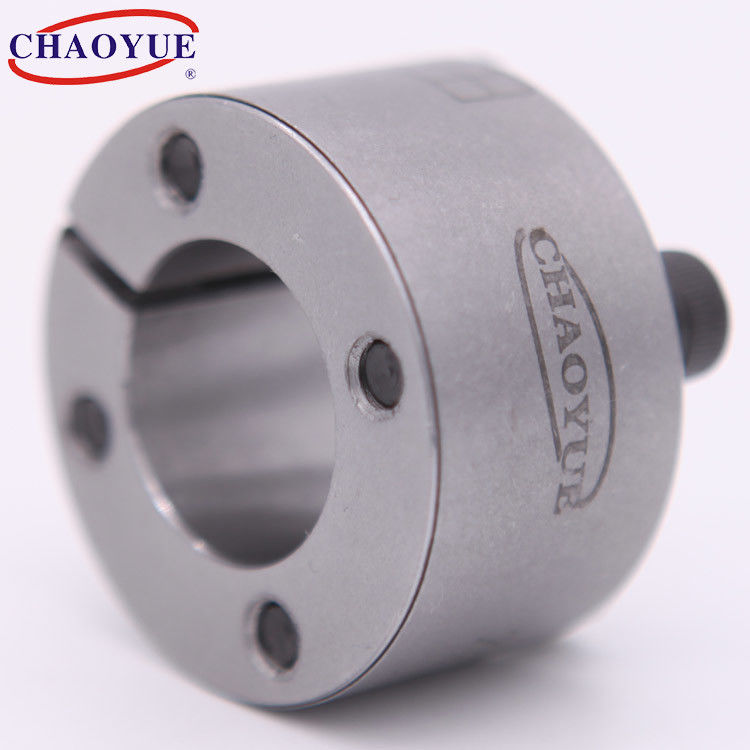

Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp
Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp

Şişirilmiş Sıkı Set m2.5 cıvata Anahtarsız Kilitleme Tertibatı 10mm Mil Kelepçesi

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: Z21
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 parça
Fiyat: USD 4.00 - 15.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: Ayda 1000 adet
Şimdi başvurun

Detay Bilgi
İç çap: 10 - 50 mm Dış çap: 20 - 80 mm
Kalınlık: 13-36 mm dönme momenti: 14.1 - 1610 Nm
cıvata: M2.5 - M8 ağırlık: 0,019 - 0,73 kg
Vurgulamak:

m2

,

5 cıvata Anahtarsız Kilitleme Tertibatı

,

10 mm Anahtarsız Kilitleme Tertibatı

Ürün Açıklaması

Z21 Genişleme Kaplin Kovanı Şişirilmiş Dar Takım



Şişirilmiş Sıkı Set m2.5 cıvata Anahtarsız Kilitleme Tertibatı 10mm Mil Kelepçesi 0





Montaj Örneği

Şişirilmiş Sıkı Set m2.5 cıvata Anahtarsız Kilitleme Tertibatı 10mm Mil Kelepçesi 1

Temel Boyut [mm] cıvata Anma Yükü Cıvata Sıkma Torku
[Nm]		 Ağırlık
[kilogram]
d D L L1 d1 n tork
[N·m]		 Eksensel kuvvet
[N]
10 20 15.5 13 M2.5 4 14.1 2900 0.85 0.019
11 22 15.5 13 M2.5 4 15.3 2900 0.85 0.022
12 22 15.5 13 M2.5 4 17.1 2900 0.85 0.024
14 26 20 17 M3 4 31 4380 1.68 0.039
15 28 20 17 M3 4 32.5 4380 1.68 0.044
16 32 21 17 M4 4 61 7700 3.5 0.068
17 35 25 21 M4 4 63 7700 3.5 0.09
18 35 25 21 M4 4 68 7700 3.5 0.093
19 35 25 21 M4 4 72 7700 3.5 0.098
20 38 26 21 M5 4 126 12600 6.6 0.12
22 40 26 21 M5 4 135 12600 6.6 0.13
24 47 32 26 M6 4 207 17900 11.8 0,2
25 47 32 26 M6 4 216 17900 11.8 0.22
28 50 32 26 M6 6 365 26120 11.8 0.24
30 55 32 26 M6 6 387 26120 11.8 0.26
32 55 32 26 M6 6 421 26120 11.8 0.27
35 60 37 31 M6 8 633 34990 11.8 0.37
38 65 37 31 M6 8 667 34990 11.8 0,41
40 65 37 31 M6 8 696 34990 11.8 0.42
42 75 44 36 M8 6 1011 48000 28.6 0.63
45 75 44 36 M8 6 1095 48000 28.6 0.7
48 80 44 36 M8 8 1560 64270 28.6 0.71
50 80 44 36 M8 8 1610 64270 28.6 0.73
