Ana sayfa ÜrünlerAnahtarsız Kilitleme GrubuYaylı 1265N.M Tork 72mm OD Genleşme Mafsalı

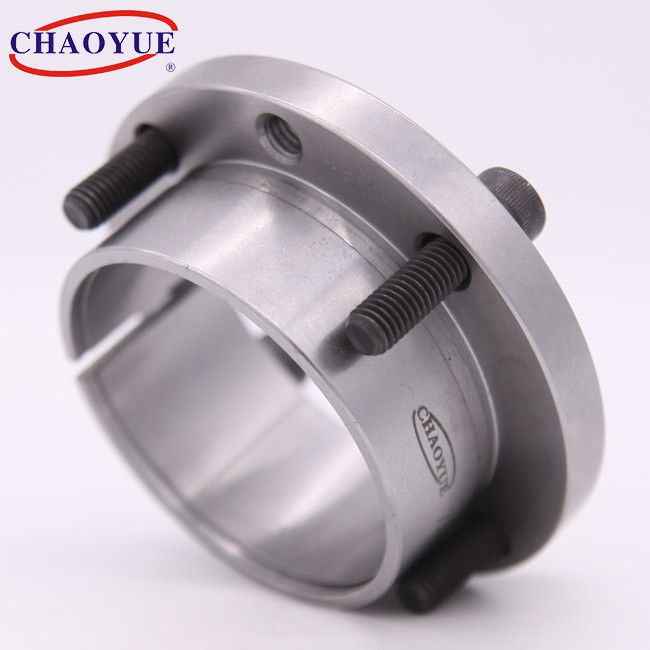

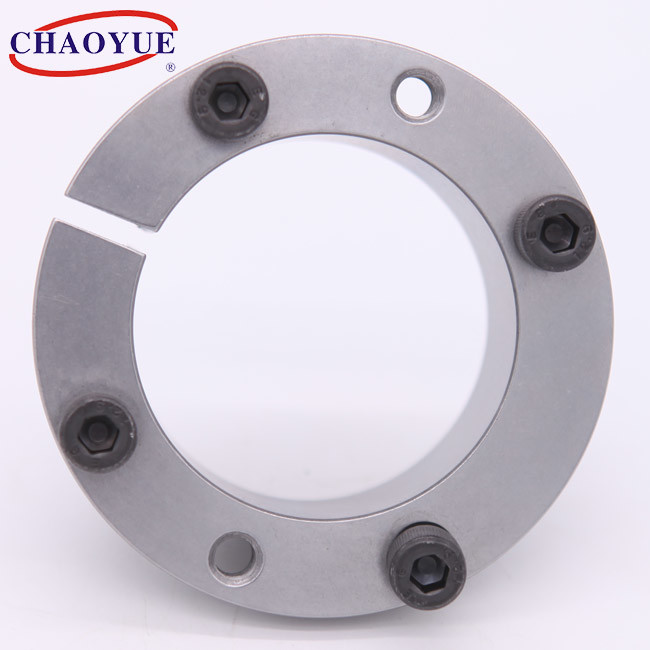

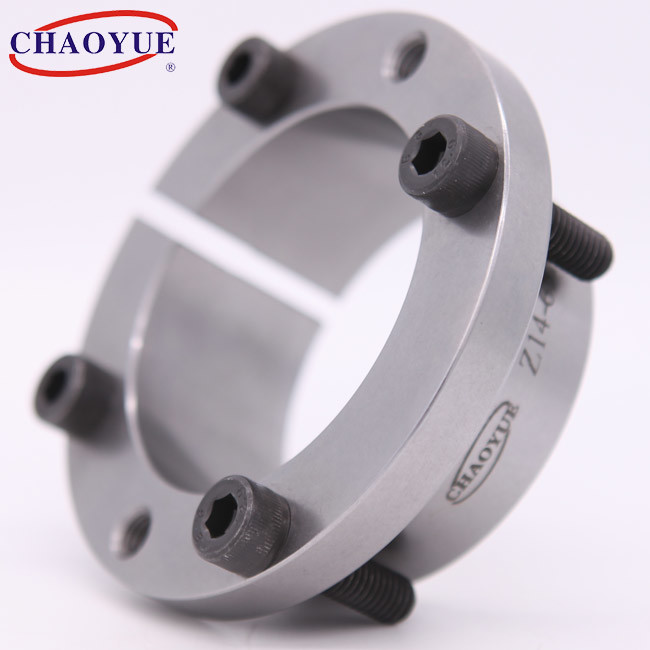

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve
Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

Yaylı 1265N.M Tork 72mm OD Genleşme Mafsalı

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: Z14
Ödeme & teslimat koşulları:
Min sipariş miktarı: 30 ADET
Fiyat: USD 3.00 - 20.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: Aylık 5000 adet
Şimdi başvurun

Detay Bilgi
İç çap: 14-65 mm Dış çap: 25-72 mm
Kalınlık: 26 - 35 mm dönme momenti: 64 - 1265 Nm
cıvata: M4 - M8 ağırlık: 0,091 - 0,46
Vurgulamak:

72 mm OD genleşme derzi kovanı

,

1265N.m Tork genleşme bağlantısı kovanı

,

72 mm OD şaft göbeği bağlantısı

Ürün Açıklaması

Z14 Yaylı Kelepçe Mekanizması Anahtarsız Kilit Halkası



Yaylı 1265N.M Tork 72mm OD Genleşme Mafsalı 0





Montaj Örneği



Yaylı 1265N.M Tork 72mm OD Genleşme Mafsalı 1





Temel Boyut [mm] cıvata Anma Yükü Mil üzerindeki basınç
[N / mm2]		 Hub üzerindeki baskı
[N / mm2]		 Cıvata Sıkma Torku
[Nm]		 Ağırlık
[kilogram]
d D D1 D2 L L1 L2 L3 d1 n tork
[N·m]		 Eksensel kuvvet
[kN]
14 25 42 33 30 26 20 16 M4 4 64 9.2 109 61 2.9 0.091
16 25 42 33 30 26 20 16 M4 4 74 9.2 95 61 2.9 0.082
18 25 42 33 30 26 20 16 M4 4 82 9.2 85 61 2.9 0.072
19 25 42 33 30 26 20 16 M4 4 87 9.2 80 61 2.9 0.068
20 30 50 39 31 26 20 16 M5 4 150 15 124 82 6 0.113
22 30 50 39 31 26 20 16 M5 4 165 15 113 82 6 0.11
24 30 50 39 31 26 20 16 M5 4 180 15 104 82 6 0.088
25 36 55 45 31 26 20 16 M5 4 187 15 100 69 6 0.144
28 36 55 45 31 26 20 16 M5 4 210 15 89 69 6 0.121
30 36 55 45 31 26 20 16 M5 4 225 15 83 69 6 0.105
32 42 62 51 33 28 20 16 M5 4 240 15 77 59 6 0,2
35 42 62 51 33 28 20 16 M5 4 260 15 71 59 6 0.173
36 42 62 51 33 28 20 16 M5 4 270 15 69 59 6 0.162
38 44 66 54 34 28 20 16 M6 4 400 21.2 93 80 10 0.182
40 48 70 58 34 28 20 16 M6 4 425 21.2 88 73 10 0.223
42 48 70 58 34 28 20 16 M6 4 446 21.2 83 73 10 0.191
45 55 82 67 43 35 25 20 M8 4 875 38.9 115 94 25 0,4
48 55 82 67 43 35 25 20 M8 4 935 38.9 107 94 25 0.35
50 62 89 74 43 35 25 20 M8 4 974 38.9 103 83 25 0,5
55 62 89 74 43 35 25 20 M8 4 1070 38.9 94 83 25 0,41
60 72 99 84 43 35 25 20 M8 4 1165 38.9 86 71 25 0,58
65 72 99 84 43 35 25 20 M8 4 1265 38.9 79 71 25 0.46
