Ana sayfa ÜrünlerAnahtarsız Kilitleme GrubuAnahtarsız 36mm ID 38kN Eksenel Kuvvet Kovanlı Kompansatör Çelik

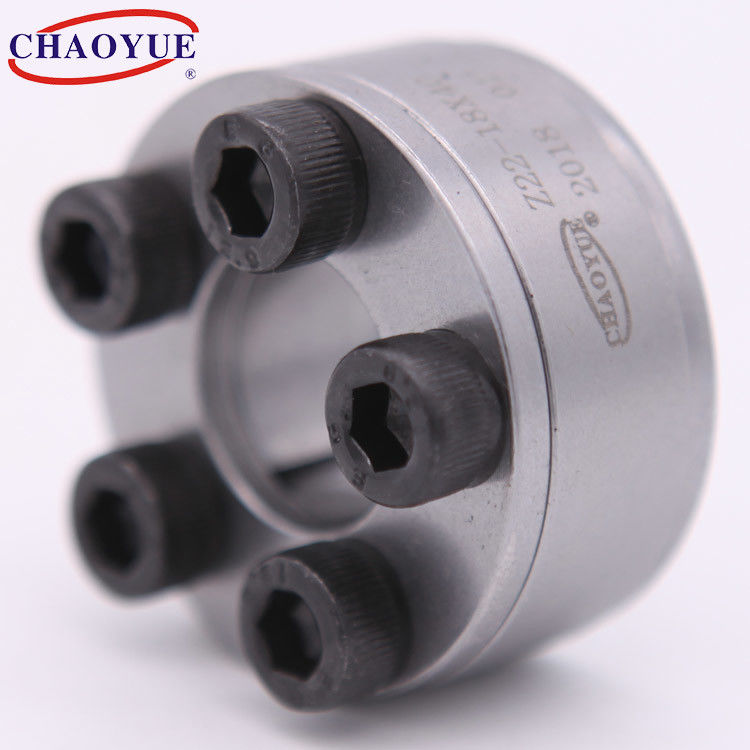

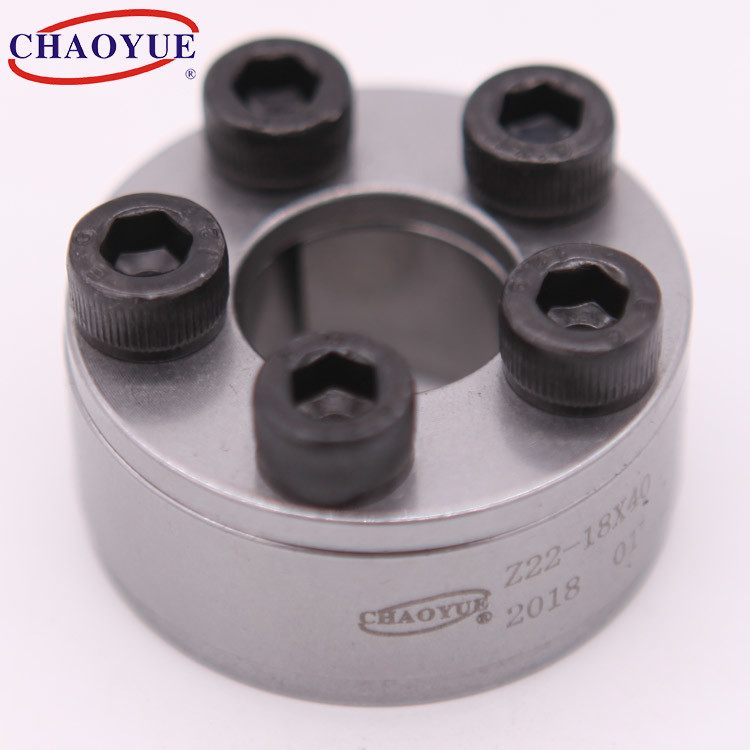

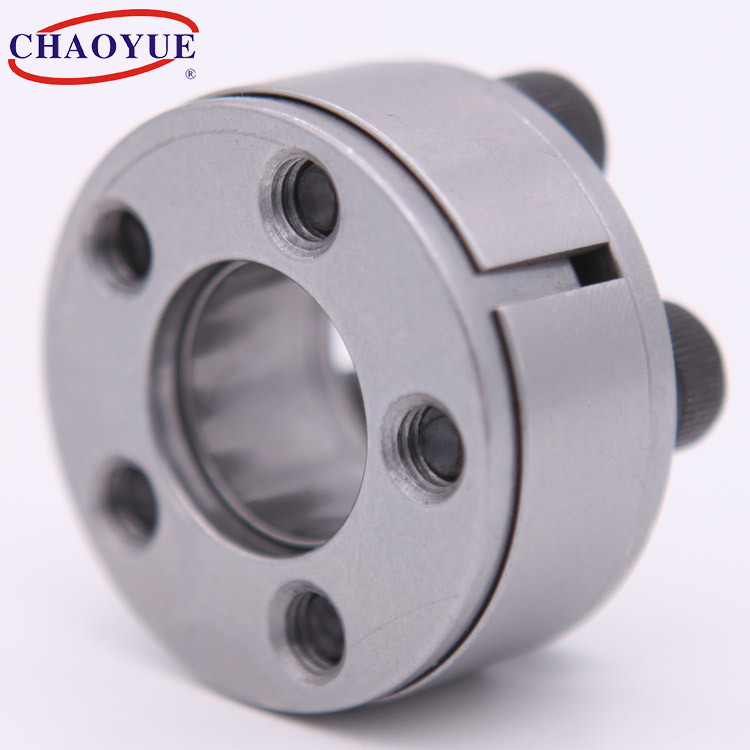

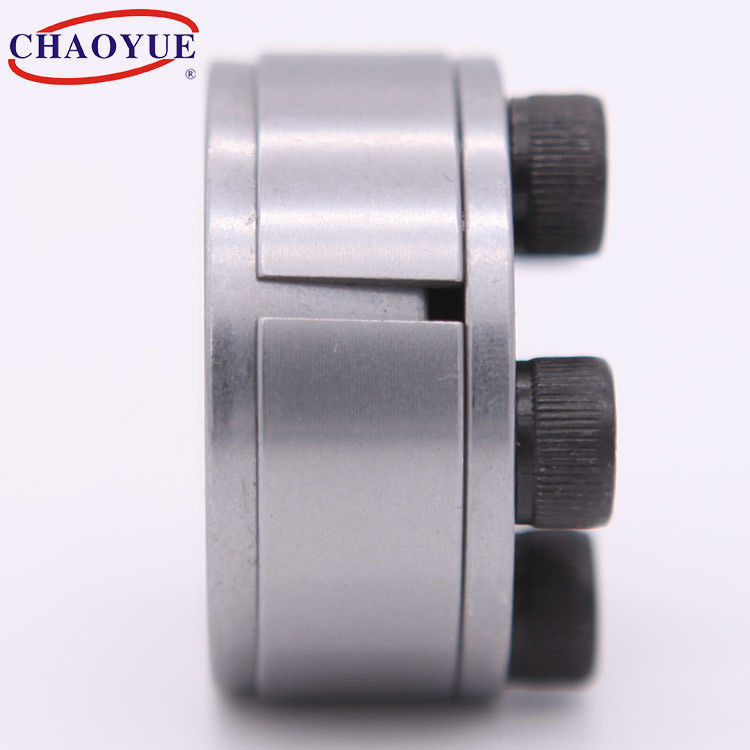

Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel
Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

Anahtarsız 36mm ID 38kN Eksenel Kuvvet Kovanlı Kompansatör Çelik

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: Z22
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 parça
Fiyat: USD 8.00 - 40.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: Ayda 1000 adet
Şimdi başvurun

Detay Bilgi
İç çap: 18 - 90 mm Dış çap: 40-125 mm
Kalınlık: 18 - 35 mm dönme momenti: 0,2 - 6,9 kN.m
cıvata: M6 - M10 ağırlık: 0.16 - 1.25 kg
Vurgulamak:

36mm ID manşonlu genleşme derzi

,

38kN Eksenel Kuvvet manşonlu genleşme derzi

,

38kN Eksenel Kuvvet dişli kelepçe bileziği

Ürün Açıklaması

Z22 Anahtarsız Şaft Tekerlek Bağlantısı Kilitleme Tertibatı



Anahtarsız 36mm ID 38kN Eksenel Kuvvet Kovanlı Kompansatör Çelik 0





Montaj Örneği



Anahtarsız 36mm ID 38kN Eksenel Kuvvet Kovanlı Kompansatör Çelik 1





Temel Boyut [mm] cıvata Anma Yükü Mil üzerindeki basınç
[N / mm2]		 Cıvata Sıkma Torku
[Nm]		 Ağırlık
[kilogram]
d D L L1 L2 d1 n Eksensel kuvvet
[kN]		 tork
[kN·m]
18 40 24 18 15 M6 5 22 0,2 260 14 0.16
19 41 24 18 15 M6 5 22 0.21 255 14 0.18
20 42 24 18 15 M6 6 26 0.26 280 14 0.19
22 44 24 18 15 M6 6 26 0.29 260 14 0.19
24 46 24 18 15 M6 6 26 0.31 230 14 0,2
25 47 24 18 15 M6 6 26 0.33 270 14 0,2
28 50 24 18 15 M6 8 35 0.49 250 14 0.24
30 52 24 18 15 M6 8 35 0,52 230 14 0.24
32 54 24 18 15 M6 8 35 0,56 200 14 0.25
35 57 28 22 18 M6 9 38 0.68 190 14 0.26
36 59 28 22 18 M6 9 38 0.7 200 14 0.26
38 60 28 22 18 M6 10 43 0,83 190 14 0.27
40 62 28 22 18 M6 10 43 0.87 225 14 0.27
42 70 36 28 24 M8 8 64 1.36 210 35 0.38
45 73 36 28 24 M8 8 64 1.45 195 35 0.45
48 76 36 28 24 M8 8 64 1.55 190 35 0.46
50 78 36 28 24 M8 8 64 1.61 195 35 0.48
55 83 36 28 24 M8 9 72 2 190 35 0.49
56 84 36 28 24 M8 9 72 2.03 195 35 0,5
60 88 36 28 24 M8 10 80 2.42 190 35 0,55
63 91 36 28 24 M8 10 80 2.54 190 35 0,56
65 93 36 28 24 M8 10 80 2.62 180 35 0,58
70 105 45 35 31 M10 9 114 4 200 70 1.01
75 110 45 35 31 M10 10 128 4.8 205 70 1.06
80 115 45 35 31 M10 10 128 5.1 190 70 1.12
85 120 45 35 31 M10 10 128 5.45 180 70 1.19
90 125 45 35 31 M10 10 153 6.9 205 70 1.25
