Ana sayfa ÜrünlerAnahtarsız Kilitleme GrubuCHAOYUE Kompakt Yapı 3560N.m Anahtarsız Kilitleme Tertibatı Z24
CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24
CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24 CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24

CHAOYUE Kompakt Yapı 3560N.m Anahtarsız Kilitleme Tertibatı Z24

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: Z24
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 parça
Fiyat: USD 2.50 - 100.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: Ayda 1000 adet
Şimdi başvurun

Detay Bilgi
İç çap: 22 - 85 mm Dış çap: 35-120 mm
Kalınlık: 26-92 mm dönme momenti: 38 - 3560 Nm
cıvata: M3 - M8 ağırlık: 0,08 - 2,71 kg
Vurgulamak:

3560N.m Anahtarsız Kilitleme Tertibatı

,

Kompakt Yapı Anahtarsız Kilitleme Tertibatı

,

3560N.m hızlı serbest bırakma mili kelepçesi

Ürün Açıklaması

Z24 Kompakt Yapı Anahtarsız Mil Kilitleme Tertibatı

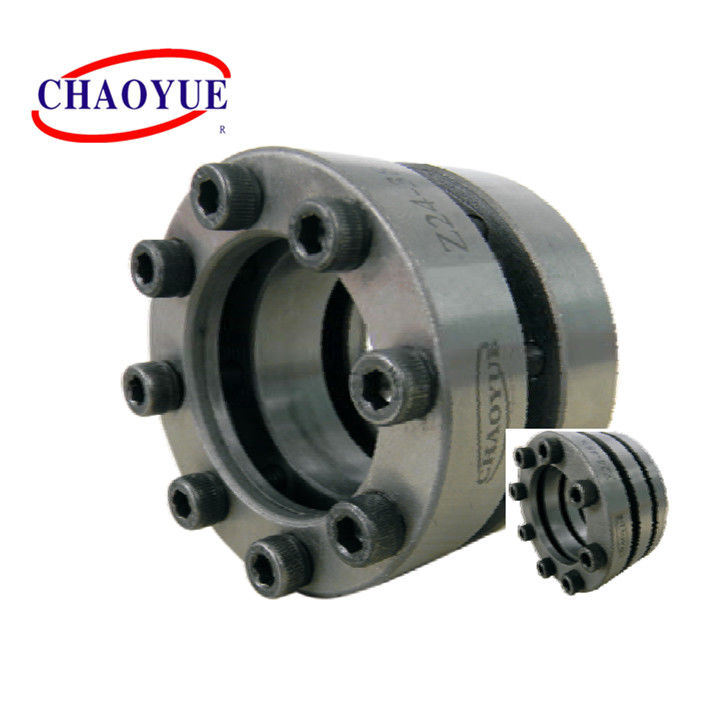

CHAOYUE Kompakt Yapı 3560N.m Anahtarsız Kilitleme Tertibatı Z24 0

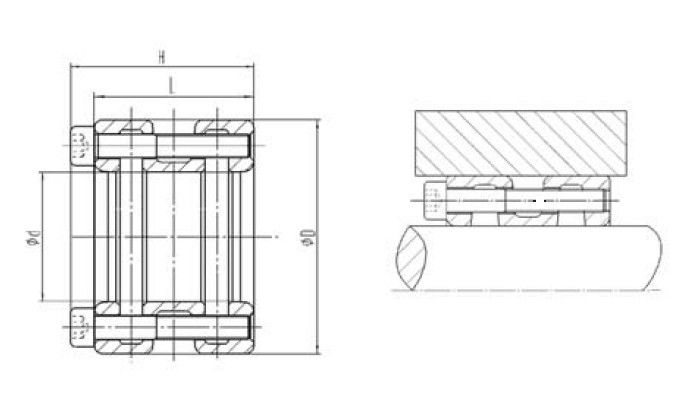

Montaj Örneği

CHAOYUE Kompakt Yapı 3560N.m Anahtarsız Kilitleme Tertibatı Z24 1

Temel Boyut [mm] cıvata Anma Yükü Cıvata Sıkma Torku
[Nm]		 Ağırlık
[kilogram]
d D L H d1 n Eksensel kuvvet
[N]		 tork
[N·m]
22 35 26 29 M3 6 3450 38 2 0.08
25 38 26 29 M3 6 6800 85 2 0.08
28 45 26 30 M4 6 7500 105 4 0.13
30 47 26 30 M4 6 12600 190 4 0.25
38 60 36 41 M5 8 16680 317 7 0,3
40 62 36 41 M5 8 27000 540 7 0.33
42 65 36 41 M5 8 30500 640 7 0.36
45 70 41 46 M5 8 38200 860 7 0,4
48 75 41 46 M5 8 39600 950 7 0,5
50 75 41 46 M6 8 41600 1040 12 0,52
55 80 41 47 M6 8 48000 1320 12 0,55
60 85 41 47 M6 8 54600 1640 12 0.61
65 95 77 85 M8 8 69000 2240 40 1.52
70 100 77 85 M8 8 74300 2600 40 1.6
75 105 77 85 M8 8 77300 2900 40 1.71
80 110 77 85 M8 8 80250 3210 40 1.8
85 120 92 100 M8 8 83700 3560 40 2.71
