Ana sayfa ÜrünlerTek Yönlü Makaralı Debriyajİç Çap 50mm Tork 720N.M Sıkışan Makaralı Debriyaj GC-B
Inner Diameter 50mm Torque 720N.M Trapped Roller Clutch GC-B
Inner Diameter 50mm Torque 720N.M Trapped Roller Clutch GC-B Inner Diameter 50mm Torque 720N.M Trapped Roller Clutch GC-B Inner Diameter 50mm Torque 720N.M Trapped Roller Clutch GC-B

İç Çap 50mm Tork 720N.M Sıkışan Makaralı Debriyaj GC-B

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: GC-B
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 bilgisayar
Fiyat: USD 25.00 - 360.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: 500 adet / ay
Şimdi başvurun

Detay Bilgi
Ürün adı: GC-B ASNU Tek Yönlü Makaralı Debriyaj Rulmanı 8.3 - 17040 Nm İç çap: 8-150 mm
Dış çap: 35-320 mm Kalınlık: 13 - 108 mm
dönme momenti: 8,3 - 17040 Nm ağırlık: 0,07 - 42,0 KG
Vurgulamak:

İç Çap 50mm sıkıştırılmış makaralı debriyaj

,

Tork 720N.M sıkıştırılmış makaralı debriyaj

,

Tork 720N.M tek yönlü iğneli rulman

Ürün Açıklaması

GC-B ASNU Tek Yönlü Makaralı Debriyaj Rulman 8.3 - 17040 Nm



Dış halka girişimine göre tek yönlü kavrama iç yatağı saat yönünde döndürülürse, silindir küçük uçtaki açık kanala hareket ettirilir, dış halka arasındaki kama, ikisi aynı anda kilitlenebilir, ayrıca arasında tork iletir.Şu anda, yay birinci silindirin kama hareketini iyileştirmek içindir, silindir küçük uç bir kez açık yuvaya sıkıştırılır, tek yönlü kavrama kilitlenmesi oluşur, böylece dış halkanın iç halkaya göre saat yönünde dönmesine izin verilmez veya iç halka dış halkaya göre saat yönünün tersine döndürülür.
Silindirin dış yüzeyi ile temas eden yüzey kam profili ve belli bir kama açısı ile yapılmıştır.Konvansiyonel yapıda bu açı tipik olarak 6° -8 derecedir.İşleme hataları ve kullanımdaki darbe aşınması göz önüne alındığında, temas açısı kama bölümü değişmeden kaldığından, genellikle logaritmik olarak spiral oluklar açan kam yüzeyi profili açar.

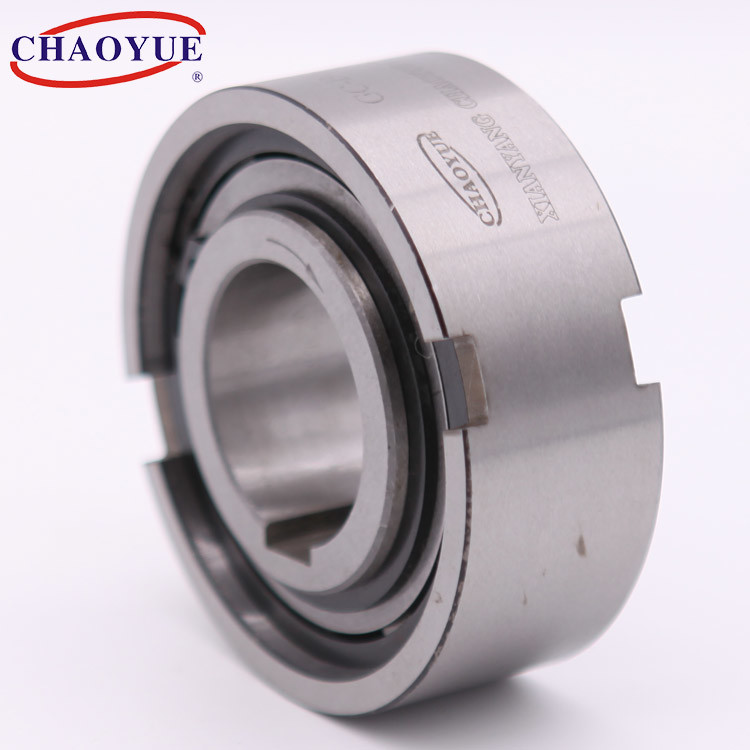

İç Çap 50mm Tork 720N.M Sıkışan Makaralı Debriyaj GC-B 0



Montaj Örneği

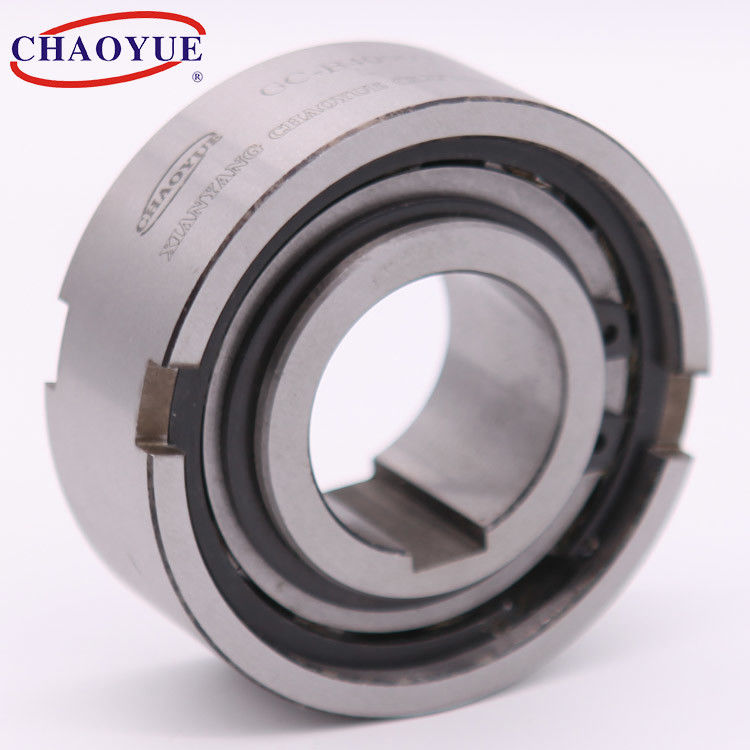

İç Çap 50mm Tork 720N.M Sıkışan Makaralı Debriyaj GC-B 1

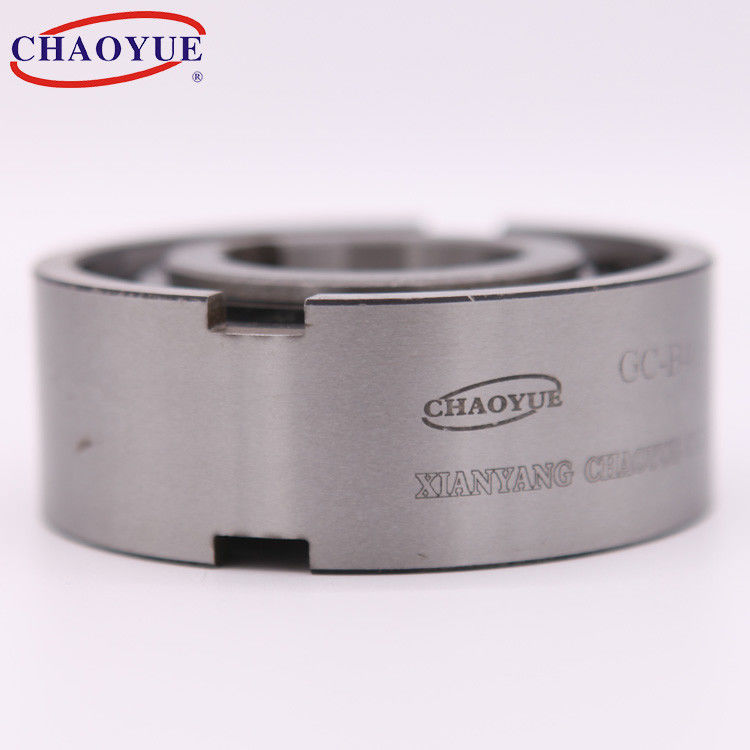

İç Çap 50mm Tork 720N.M Sıkışan Makaralı Debriyaj GC-B 2

Tür Nominal Tork [Nm] Taşma Sınırlama Hızı [r / dak] Coutour cinsinden boyut [mm] Ağırlık
Iç yarış Dış Yarış g [h7] D [h7] L bw xtw bn xtn
GC-B835 8.3 1650 2500 8 35 13 4x1.4 2 x 1.0 0.07
GC-B1235 8.3 1650 2500 12 35 13 4x1.4 4 x 1.8 0.06
GC-B1237 8.5 1600 2500 12 37 20 6 x 3.3 4 x 1.8 0.07
GC-B1542 22 1200 1800 15 42 18 5 x 1.8 5 x 2,3 0.11
GC-B1747 35 1150 1700 17 47 19 5 x 2,3 5 x 2,3 0.15
GC-B2052 26 1050 1550 20 52 21 6x2,3 6x2.8 0.19
GC-B2060 90 850 1300 20 60 20 6x2,3 6x3.0 0.08
GC-B2062 100 850 1300 20 62 36 8x3,5 6x2.8 0,59
GC-B2562 90 850 1300 25 62 24 8x2.8 8x3.3 0.38
GC-B3072 184 700 1100 30 72 27 10x2,5 10 x 3.3 0,54
GC-B3580 270 600 950 35 80 31 12x3,5 12 x 3.3 0.74
GC-B4090 387 550 850 40 90 33 12x4.1 14 x 3,8 0.92
GC-B4393 400 550 850 43 93 36 14 x 4,5 10x3.0 1
GC-B45100 558 500 800 45 100 36 14 x 4,6 14 x 3,8 1.31
GC-B50110 720 425 675 50 110 40 14 x 5.6 18x4.4 1.74
GC-B60130 1315 375 525 60 130 46 18 x 5.6 20 x 4,9 2.77
GC-B60170 2500 275 425 60 170 90 20 x 7,5 18x4.4 6.5
GC-B65170 2500 275 425 65 170 90 20 x 7,5 18x4.4 6.3
GC-B70150 1656 300 475 70 150 51 20x6,9 20 x 4,9 4.16
GC-B80170 2096 275 425 80 170 58 20 x 7,5 22 x 5.4 7.01
GC-B90190 3468 250 375 90 190 64 20x8.0 25 x 5.4 8.2
GC-B100215 5400 225 340 100 215 73 24 x 8,5 28 x 6.4 12.6
GC-B120260 5932 185 275 120 260 86 28 x 10 32 x 7.4 23
GC-B150320 17040 150 230 150 320 108 32x12 36 x 8,4 42
