Ürün ayrıntıları:
|
|
Menşe yeri: | Shaanxi, Çin |
---|---|
Marka adı: | CHAOYUE |
Model numarası: | CKZ-C |
Ödeme & teslimat koşulları:
|
|
Min sipariş miktarı: | 1 bilgisayar |
Fiyat: | USD 60.00 - 1400.00 / pc |
Ambalaj bilgileri: | Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır |
Teslim süresi: | 1-3 hafta |
Ödeme koşulları: | / T |
Yetenek temini: | 500 adet / ay |
Detay Bilgi |
|||
İç çap: | 12-110 mm | Dış çap: | 70-330 mm |
---|---|---|---|
Kalınlık: | 48-175 mm | dönme momenti: | 92 - 10000 Nm |
ağırlık: | 0,95 - 81,98 kg | ||
Vurgulamak: | Rulman Destekli Backstop Kam Debriyajı,10000N.m Backstop Kam Debriyajı,10000N.m debriyaj kamı |
Ürün Açıklaması

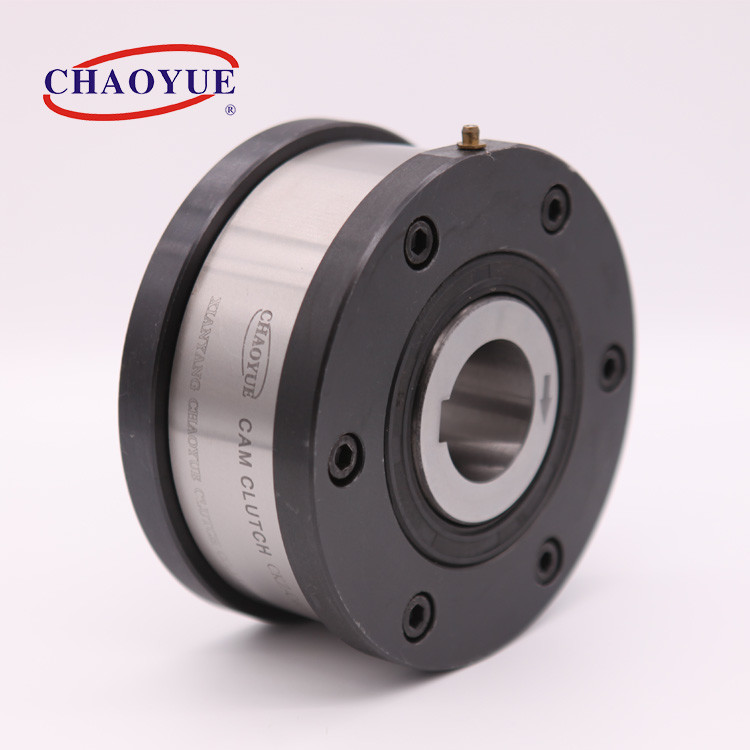

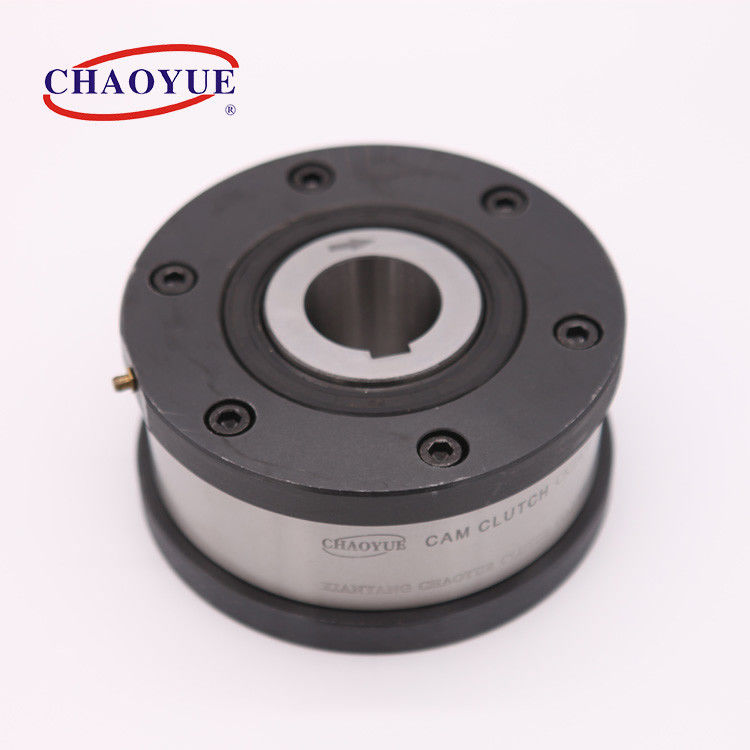

Paketleme Makineleri için CKZ-C Rulman Destekli Backstop Kam Debriyajı
Tip CKZ-C, iki bilyeli yatak kullanan, kendi kendine yeten, sızdırmaz ve yatak destekli, yaylı tip filibirdir.Ünite tipine göre yağ veya gres ile yağlanır.
İç yuva mile kilitlenmiştir, dış yuva bir H7 muhafazasına oturması için h7 toleransına sahiptir, iki kapak parçayı sıkıştırır.
Bu tip, konveyör, barındırma, paketleme, kağıt yapımı, baskı, dokuma ve gıda makinelerinin makine sistemlerinde, taşma veya indeksleme gerçekleştirmek için yaygın olarak kullanılır.
Montaj Örneği
Tür | Nominal tork [Nm] |
Aşan Sınırlama Hızı [d / dak] |
Konturdaki Boyut [mm] | Ağırlık [kilogram] |
|||||||||
Dış Yarış | Iç yarış | Diğer Boyut | |||||||||||
Iç yarış | Dış Yarış | D [h7] |
B | n - M | bw xtw | d [H7] |
C | bn xtn | D1 | L | |||
CKZ-C1262 | 92 | 840 | 510 | 62 | 26 | 6 - M5 | 4x2,5 | 12 | 50 | 4 x 1.8 | 70 | 48 | 0.95 |
CKZ-C1568 | 115 | 840 | 510 | 68 | 26 | 6 - M6 | 4x2,5 | 15 | 50 | 4 x 1.8 | 76 | 48 | 1.13 |
CKZ-C2075 | 158 | 700 | 425 | 75 | 27 | 6 - M5 | 5x3.0 | 20 | 51 | 4 x 1.8 | 83 | 49 | 1.40 |
CKZ-C25100 | 448 | 630 | 340 | 100 | 33 | 6 - M8 | 6x3,5 | 25 | 57 | 6x2.8 | 104 | 55 | 3.07 |
CKZ-C30120 | 530 | 560 | 340 | 120 | 35 | 6 - M8 | 12x5 | 30 | 63 | 12 x 3.3 | 130 | 61 | 4.68 |
CKZ-C35130 | 920 | 490 | 255 | 130 | 37 | 6 - M8 | 12x5 | 35 | 65 | 12 x 3.3 | 140 | 63 | 5.75 |
CKZ-C40140 | 1516 | 420 | 212 | 140 | 43 | 6 - M8 | 12x5 | 40 | 74 | 12 x 3.3 | 150 | 72 | 7.67 |
CKZ-C45150 | 1500 | 420 | 212 | 150 | 48 | 6 - M8 | 14 x 5.5 | 45 | 78 | 14 x 3,8 | 160 | 76 | 9.74 |
CKZ-C50170 | 2350 | 350 | 170 | 170 | 51 | 6 - M8 | 16x6.0 | 50 | 84 | 16x4.3 | 180 | 82 | 13.34 |
CKZ-C60190 | 3100 | 280 | 170 | 190 | 55 | 6 - M8 | 18 x 7.0 | 60 | 94 | 18x4.4 | 200 | 92 | 17.71 |
CKZ-C80200 | 3960 | 210 | 127 | 200 | 60 | 6 - M10 | 18 x 7.0 | 80 | 98 | 18x4.4 | 210 | 96 | 19.98 |
CKZ-C110250 | 7000 | 180 | 110 | 250 | 104 | 8 - M8 | 32x11 | 110 | 146 | 32 x 7.4 | 262 | 144 | 50.21 |
CKZ-C110320 | 10000 | 130 | 80 | 320 | 115 | 8 - M20 | 28 x 10 | 110 | 180 | 28 x 6.4 | 330 | 175 | 81.98 |
