Ana sayfa ÜrünlerFren Taşması Debriyaj3840N.M 140mm Kalınlık Pedal Taşması Debriyaj Yüksek Tork
3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque
3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque 3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque

3840N.M 140mm Kalınlık Pedal Taşması Debriyaj Yüksek Tork

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: CK-X
Ödeme & teslimat koşulları:
Min sipariş miktarı: 50 parça
Fiyat: USD 15.00 - 260.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: Aylık 5000 adet
Şimdi başvurun

Detay Bilgi
İç çap: 22,22 - 123,34 mm Dış çap: 38,88 - 140,00 mm
dönme momenti: 50 - 3840 Nm Kalınlık: 10 - 25,4 mm
ağırlık: 0,030 - 0,400 KG
Vurgulamak:

3840 N.m Frenli Tek Yönlü Debriyaj

,

140 mm kalınlıklı Frenli Tek Yönlü Debriyaj

,

3840 N.m tek yönlü debriyaj sistemi

Ürün Açıklaması

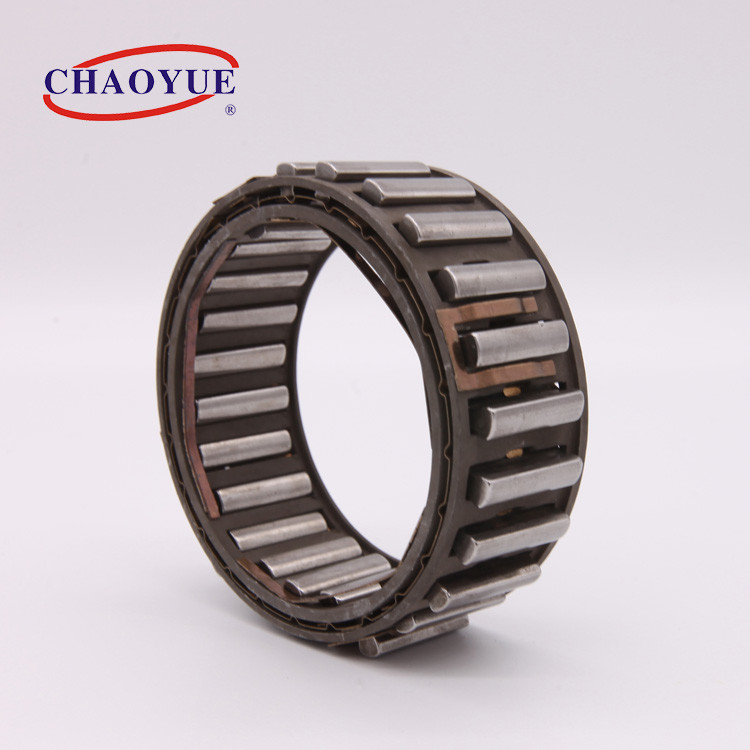

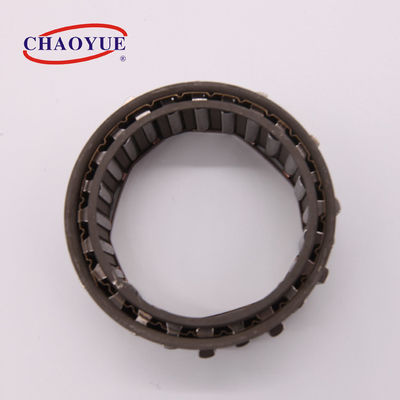

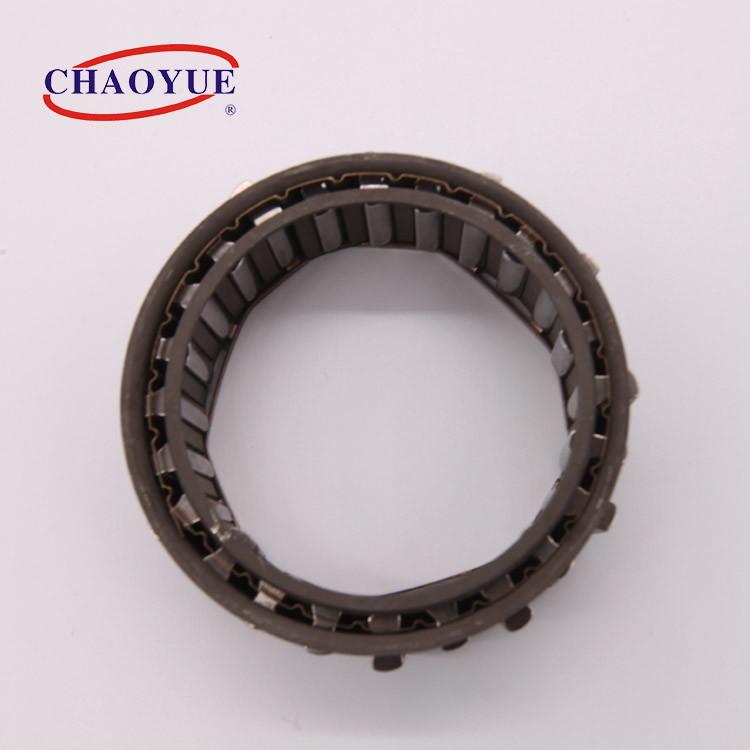

CK-X Sprag Tek Yönlü Filibir Fren Taşmalı Debriyaj Rulman



Tip CK-X, kama, iç ve dış tutucu, oluklu yay ve sönümleme bileşeninden oluşan bir püskürtmedir.Diğer tip debriyajlarla karşılaştırıldığında, minimum yer gereksinimi için tork kapasitesi daha yüksektir, kalite açısından mükemmeldir ve fiyat açısından makuldür.



Yuvalar, eksenel ve radyal yükler için yatak desteği, yağlama ve sızdırmazlık sağlayan bir tasarımda kurulmalıdır.İç ve dış yarışların her ikisi de 'e' ile minimum düzlüğe sahip olmalıdır.Alternatif olarak, aşağıdaki spesifikasyona göre sertleştirilmiş çelik miller veya muhafazalar durumunda halkalar yapılabilir.Bitmiş parçanın yüzey sertliği, minimum 1,2 mm derinlik için 60 ila 62 HRC olmalıdır.Çekirdek sertliği HRC35 ila 45 arasında olmalıdır. Yüzey pürüzlülüğü 0,8 μm'yi geçmemelidir.Yarışlar arasında maksimum koniklik: 25 mm genişlik için 0,007 mm.



Bu seri, paketleme, konveyör, barındırma, baskı, kağıt yapımı, oluklu makine, gıda vb. makine sistemlerinde yaygın olarak kullanılmaktadır.





Montaj Örneği



3840N.M 140mm Kalınlık Pedal Taşması Debriyaj Yüksek Tork 0

3840N.M 140mm Kalınlık Pedal Taşması Debriyaj Yüksek Tork 1



Tür Nominal Tork [Nm] Taşma Sınırlama Hızı [r / dak] Coutour cinsinden boyut [mm] Ağırlık
Iç yarış Dış Yarış d
+0,008
-0.005		 D
+0.013
-0		 e D1 d1
CK-X2238 x 10.0 50 4300 2150 22.22 38.88 10.0 50 17 0.030
CK-X2744 x 13,5 95 3450 1700 27.76 44.42 13,5 58 21 0.055
CK-X3047 x 13,5 99 3150 1550 30.34 47.00 13,5 62 23 0.060
CK-X3148 x 13,5 127 3000 1500 31.75 48.41 13,5 63 24 0.060
CK-X3854 x 16,0 220 2500 1250 38.09 54.75 16.0 71 29 0.085
CK-X4157 x 13,5 179 2300 1150 41.27 57.93 13,5 75 32 0.090
CK-X4461 x 16,0 290 2150 1050 44.45 61.11 16.0 79 34 0.095
CK-X4966 x 13,5 245 1900 950 49.72 66.38 13,5 86 38 0.100
CK-X5471 x 13,5 336 1750 850 54.76 71.42 13,5 92 42 0.110
CK-X5471 x 16,0 420 1750 850 54.76 71.42 16.0 92 42 0.130
CK-X5471 x 21.0 615 1750 850 54.76 71.42 21.0 92 42 0.180
CK-X5471 x 25,4 792 1750 850 54.76 71.42 25.4 92 42 0.200
CK-X5774 x 16,0 483 1650 800 57.76 74.42 16.0 98 44 0.110
CK-X6380 x 21.0 645 1500 750 63.34 80.00 21.0 104 50 0.175
CK-X7288 x 13,5 540 1300 650 72.22 88.88 13,5 115 56 0.140
CK-X7288 x 16,0 1023 1300 650 72.22 88.88 16.0 115 56 0.185
CK-X7288 x 21.0 1023 1300 650 72.22 88.88 21.0 115 56 0.210
CK-X7996 x 25.4 1630 1200 600 79.70 96.36 25.4 124 61 0,280
CK-X83100 x 25.4 1645 1150 550 83.34 100.00 25.4 132 65 0.270
CK-X87103 x 16,0 1000 1100 500 57.30 103.96 16.0 134 67 0.165
CK-X103119 x 16,0 1290 900 450 103.23 119.89 16.0 155 80 0,205
CK-X123140 x 25,4 3840 750 400 123.34 140.00 25.4 184 96 0.400
