Ana sayfa ÜrünlerMil Bağlama ElemanlarıMil Kilidi için Siyah 1240 N.M M75 Bolt Climax Anahtarsız Burç

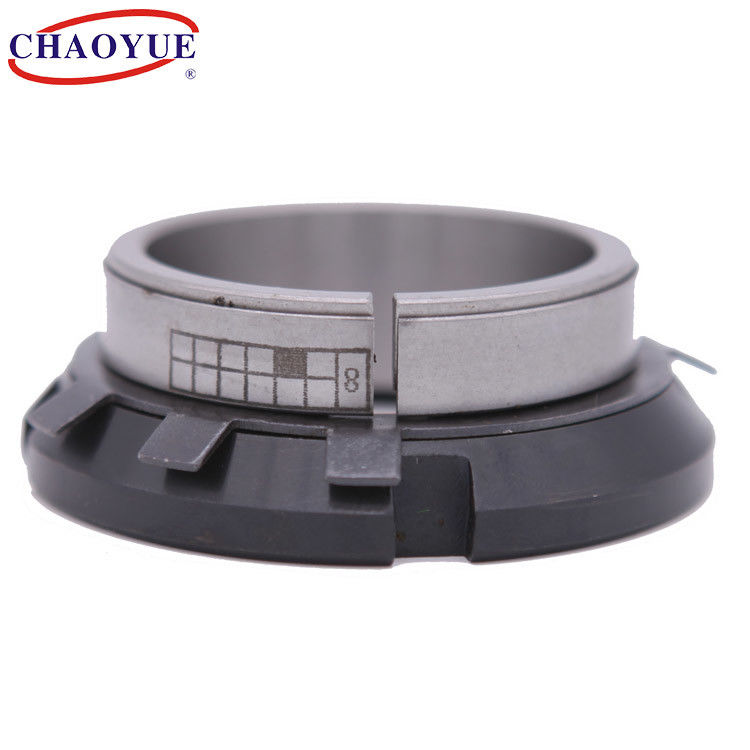

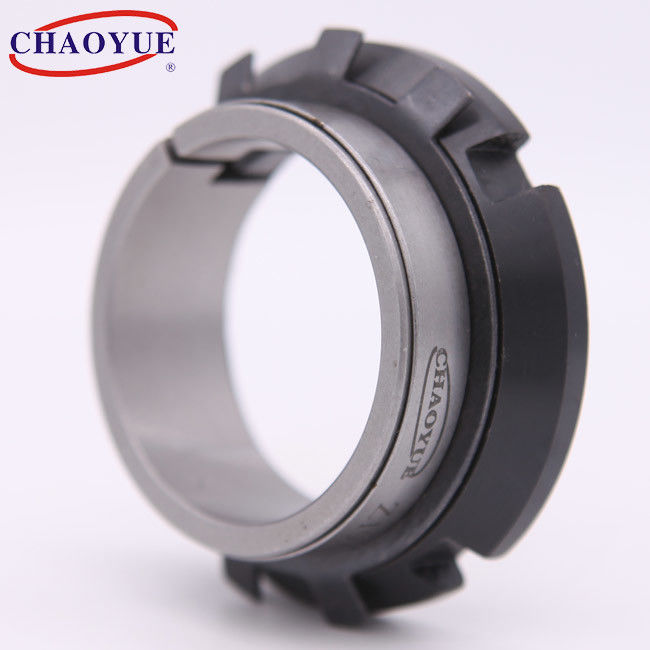

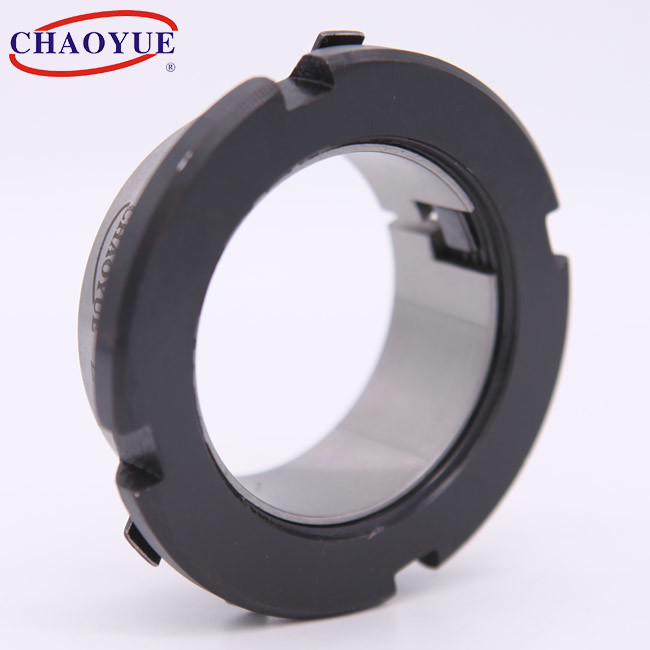

Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock
Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock

Mil Kilidi için Siyah 1240 N.M M75 Bolt Climax Anahtarsız Burç

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: Z19A
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 parça
Fiyat: USD 5.00 - 20.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: Ayda 1000 adet
Şimdi başvurun

Detay Bilgi
İç çap: 14-70 mm Dış çap: 25-84 mm
Kalınlık: 16,5 - 31,5 mm dönme momenti: 38-1240 Nm
cıvata: M20 - M75 ağırlık: 0,05 - 0,42 kg
Vurgulamak:

1240 N.m doruk anahtarsız burç

,

M75 cıvata doruk anahtarsız burç

,

1240 N.m aks bileziği kelepçesi

Ürün Açıklaması

Z19A Anahtarsız Mil Bağlama Elemanı Kilitleme Burcu



Mil Kilidi için Siyah 1240 N.M M75 Bolt Climax Anahtarsız Burç 0





Montaj Örneği



Mil Kilidi için Siyah 1240 N.M M75 Bolt Climax Anahtarsız Burç 1



Temel Boyut [mm] cıvata Anma Yükü Mil üzerindeki basınç
[N / mm2]		 Hub üzerindeki baskı
[N / mm2]		 Cıvata Sıkma Torku
[Nm]		 Ağırlık
[kilogram]
d D E H B d1 Eksensel kuvvet
[kN]		 tork
[N·m]
14 25 32 16.5 6.5 M20 x 1 5.1 38 200 110 95 0.05
15 25 32 16.5 6.5 M20 x 1 5.5 41 185 110 95 0.04
16 25 32 16.5 6.5 M20 x 1 5.45 43 174 110 95 0.04
17 26 32 16.5 6.5 M20 x 1 5.5 47 164 107 95 0.04
18 26 32 16.5 6.5 M20 x 1 5.4 49 155 107 95 0.04
18 30 38 16.5 6.5 M25 x 1.5 6.6 58 185 112 160 0.06
19 30 38 18 6.5 M25 x 1.5 6.6 62 176 112 160 0.06
20 30 38 18 6.5 M25 x 1.5 6.6 66 167 111 160 0.06
22 32 38 18 6.5 M25 x 1.5 6.6 73 152 105 160 0.06
24 35 45 18 6.5 M30 x 1.5 8.75 105 185 127 220 0.08
25 35 45 18 6.5 M30 x 1.5 8.8 110 178 127 220 0.07
28 36 45 18 6.5 M32 x 1.5 8,55 120 159 124 220 0.06
28 40 52 18 6.5 M35 x 1.5 10.6 149 188 141 340 0.09
30 40 52 19.5 7 M35 x 1.5 10.6 160 164 123 340 0.09
32 42 52 19.5 7 M36 x 1.5 10.6 170 154 117 340 0.09
35 45 58 21.5 8 M40 x 1.5 13.1 230 153 120 480 0.11
36 45 58 21.5 8 M40 x 1.5 13.3 240 149 120 480 0.1
38 48 58 21..5 8 M42 x 1.5 13.1 250 141 112 480 0.12
38 50 58 21.5 8 M42 x 1.5 13.1 250 141 112 480 0.14
40 50 65 24.5 10 M45 x 1.5 15.5 310 124 93 680 0.14
40 52 65 24.5 10 M45 x 1.5 15.5 310 120 93 680 0.17
42 55 65 25.5 10 M48x1.5 15.2 320 114 87 680 0,2
45 55 72 25.5 10 M50 x 1.5 17.7 400 122 96 870 0.16
45 57 72 25.5 10 M50 x 1.5 17.7 400 122 96 870 0,2
48 60 75 25.5 10 M55 x 2 20.8 500 135 105 970 0.21
50 60 75 25.5 10 M55 x 2 20.8 520 130 105 970 0.18
50 62 75 25.5 10 M55 x 2 20.8 520 130 105 970 0.22
55 65 80 27.5 12 M60 x 2 22 610 103 84 1100 0.21
55 68 80 27.5 12 M60 x 2 22 610 103 84 1100 0.28
56 68 80 27.5 12 M60 x 2 22 620 101 82 1100 0.26
60 70 85 30 12 M65 x 2 26.6 800 113 93 1300 0.24
60 73 85 30.5 12 M65 x 2 26.6 800 113 93 1300 0.33
63 79 92 30.5 14 M70 x 2 31.1 980 107 86 1600 0,43
65 79 92 30.5 14 M70 x 2 31 1010 104 86 1600 0.38
70 84 98 31.5 14 M75 x 2 35.4 1240 110 92 2000 0.42
