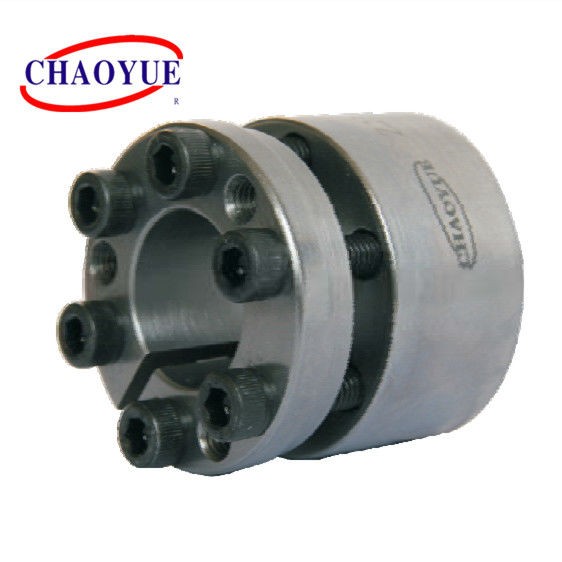

M14 Civata Anahtarsız Kilitleme Tertibatı

Ürün ayrıntıları:
Menşe yeri:	Shaanxi, Çin
Marka adı:	CHAOYUE
Model numarası:	Z23
Ödeme & teslimat koşulları:
Min sipariş miktarı:	5 adet
Fiyat:	USD 10.00 - 113.00 / pc
Ambalaj bilgileri:	Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi:	1-3 hafta
Ödeme koşulları:	/ T
Yetenek temini:	500 adet / ay

Şimdi başvurun

Detay Bilgi
İç çap:	19-180 mm	Dış çap:	47-235 mm
Kalınlık:	39-84 mm	dönme momenti:	0,54 - 50,4 kN.m
cıvata:	M6 - M14	ağırlık:	0,35 - 13,68 kg
Vurgulamak:	235mm OD Anahtarsız Kilitleme Tertibatı , M14 Cıvata Anahtarsız Kilitleme Tertibatı , M14 Cıvata genleşme bağlantısı kovanı

Ürün Açıklaması

Gıda Makineleri için Z23 Güç Kilidi Cihazı Kilitleme Meclisi

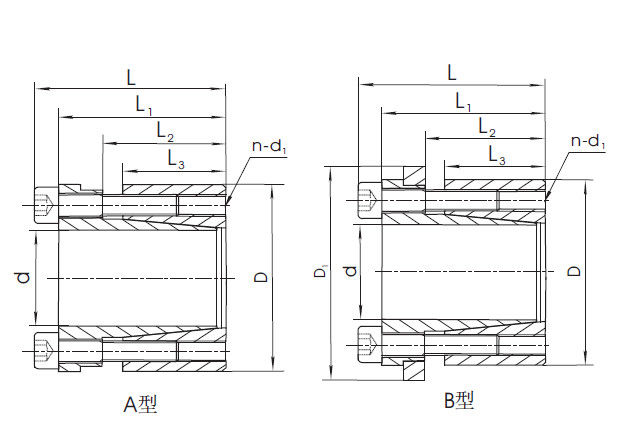

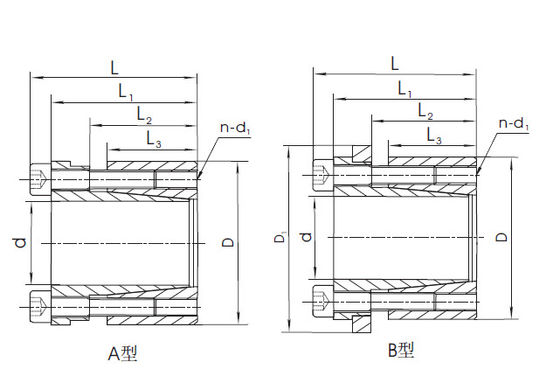

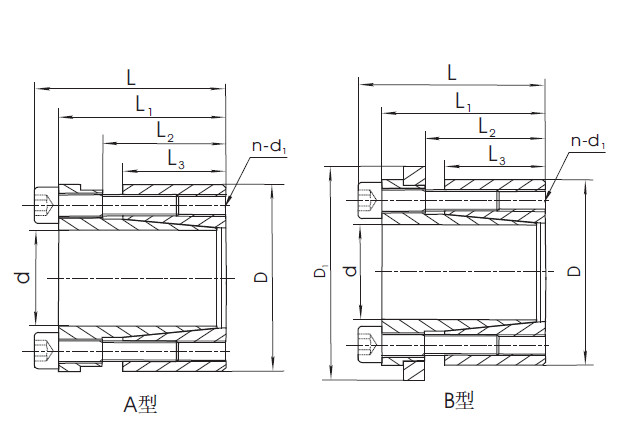

Montaj Örneği

Temel Boyut [mm]							cıvata		Anma Yükü		Cıvata Sıkma Torku [Nm]	Ağırlık [kilogram]
d	D	L	L₁	L₂	L₃	D₁	d₁	n	Eksensel kuvvet [kN]	tork [kN·m]	Cıvata Sıkma Torku [Nm]	Ağırlık [kilogram]
19	47	45	39	30	26	53	M6	6	54	0,54	17	0.35
20	47	45	39	30	26	53	M6	6	54	0,6	17	0.36
22	47	45	39	30	26	53	M6	6	54	0,6	17	0.44
24	50	45	39	30	26	56	M6	6	54	0.65	17	0.47
25	50	45	39	30	26	56	M6	6	54	0.68	17	0.48
28	55	45	39	30	26	61	M6	6	54	0.78	17	0,55
30	55	45	39	30	26	61	M6	6	54	0,82	17	0.76
32	60	45	39	30	26	66	M6	9	82	1.31	17	0.79
35	60	45	39	30	26	66	M6	9	82	1.44	17	0.81
38	65	45	39	30	26	71	M6	9	82	1.52	17	0.87
40	65	45	39	30	26	71	M6	9	82	1.64	17	0.94
42	75	55	47	35	30	81	M8	6	101	2.13	41	1.02
45	75	55	47	35	30	81	M8	6	101	2.28	41	1.06
48	80	55	47	35	30	86	M8	6	101	2.43	41	1.7
50	80	55	47	35	30	86	M8	6	101	2.53	41	1.76
55	85	55	47	35	30	91	M8	9	152	4.18	41	1.89
60	90	55	47	35	30	96	M8	9	152	4.56	41	1.98
65	95	55	47	35	30	101	M8	9	152	4.96	41	2.15
70	110	77	67	46	40	116	M10	7	186	6.5	83	2.24
75	115	77	67	46	40	121	M10	7	186	7	83	3.07
80	120	77	67	46	40	126	M10	7	186	7.4	83	3.35
85	125	77	67	46	40	131	M10	8	213	9	83	3.59
90	130	77	67	46	40	136	M10	8	213	9.6	83	5.04
95	135	77	67	46	40	141	M10	10	267	12.6	83	5.38
100	145	89	77	52	46	151	M12	7	270	13.3	145	5.81
110	155	89	77	52	46	161	M12	7	270	14.7	145	6.06
120	165	89	77	52	46	171	M12	8	309	18.4	145	7.61
130	180	89	77	52	46	186	M12	10	342	20.5	145	8.32
140	190	98	84	59	51	196	M14	8	373	26.1	230	9.56
150	200	98	84	59	51	206	M14	10	467	35.1	230	10.15
160	210	98	84	59	51	216	M14	10	467	37.4	230	11.23
170	225	98	84	59	51	231	M14	12	560	47.6	230	12.45
180	235	98	84	59	51	241	M14	12	560	50.4	230	13.68
