Ana sayfa ÜrünlerMil Bağlama Elemanları30kN Mil Bağlama Elemanları

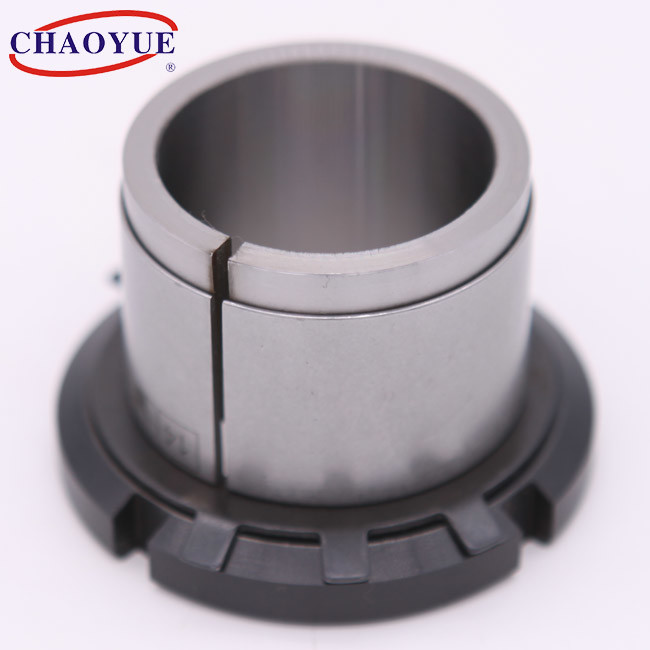

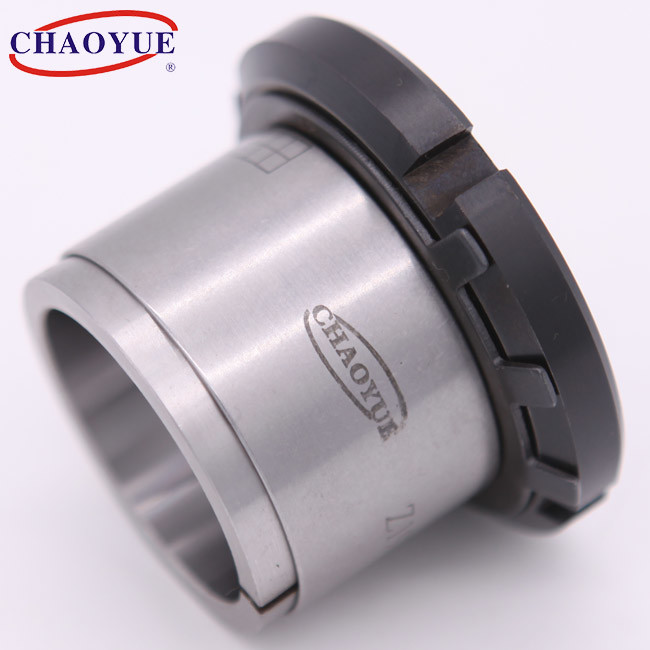

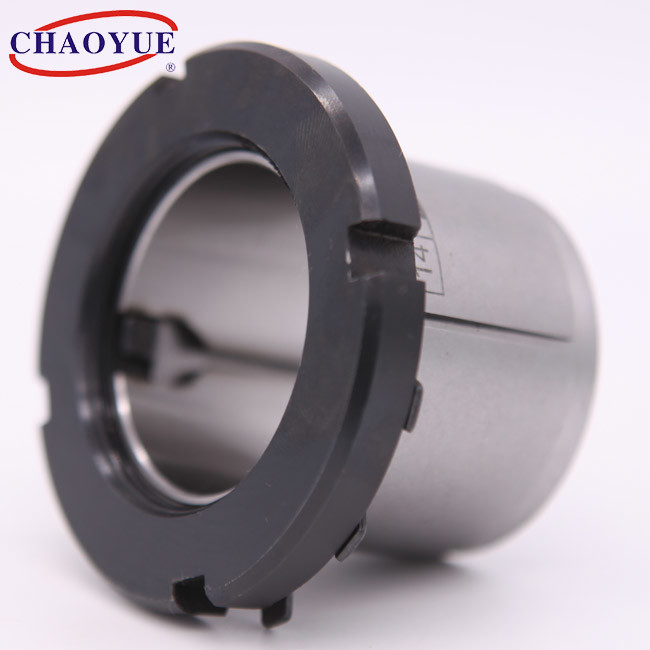

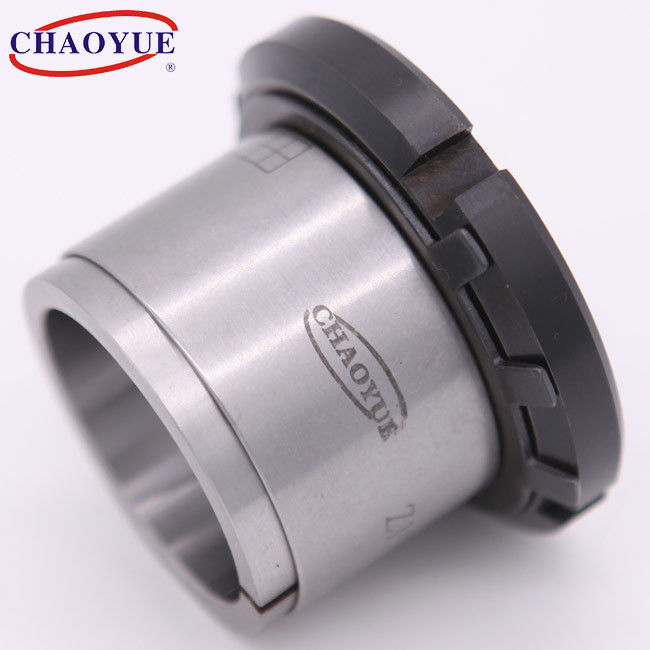

30kN Shaft Clamping Elements
30kN Shaft Clamping Elements 30kN Shaft Clamping Elements 30kN Shaft Clamping Elements

30kN Mil Bağlama Elemanları

Ürün ayrıntıları:
Menşe yeri: Shaanxi, Çin
Marka adı: CHAOYUE
Model numarası: Z19B
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 parça
Fiyat: USD 7.00 - 25.00 / pc
Ambalaj bilgileri: Karton kutu veya tahta sandık, ürünlerin boyutuna bağlıdır
Teslim süresi: 1-3 hafta
Ödeme koşulları: / T
Yetenek temini: Ayda 1000 adet
Şimdi başvurun

Detay Bilgi
İç çap: 14 - 60 mm Dış çap: 25-70 mm
Kalınlık: 30 - 52 mm dönme momenti: 64 - 1360 Nm
cıvata: M20 - M65 ağırlık: 0,08 - 0,42 kg
Vurgulamak:

680N.m Mil Kenetleme Elemanları

,

30kN Mil Kenetleme Elemanları

,

30kN anahtarsız konik kilit burçları

Ürün Açıklaması

Z19B Hafif Güç Kilidi Şanzıman Mekanik Kilitleme Cihazı



30kN Mil Bağlama Elemanları 0





Montaj Örneği

30kN Mil Bağlama Elemanları 1





Temel Boyut [mm] cıvata Anma Yükü Mil üzerindeki basınç
[N / mm2]		 Hub üzerindeki baskı
[N / mm2]		 Cıvata Sıkma Torku
[Nm]		 Ağırlık
[kilogram]
d D E H B d1 Eksensel kuvvet
[kN]		 tork
[N·m]
14 25 32 30 20 M20 x 1 9.1 64 85 45 95 0.08
15 25 32 30 20 M20 x 1 9.1 70 80 45 95 0.08
16 25 32 30 20 M20 x 1 9.1 73 75 45 95 0.07
17 25 32 32 20 M22 x 1 9.1 80 70 45 95 0.07
18 30 32 32 20 M22 x 1 9.1 83 65 40 95 0.12
19 30 38 32 20 M25 x 1.5 11 105 75 45 160 0.11
20 30 38 32 20 M25 x 1.5 11 112 70 45 160 0.1
22 35 45 36 25 M30 x 1.5 14.5 163 70 45 220 0.17
24 35 45 36 25 M30 x 1.5 14.5 178 65 45 220 0.15
25 35 45 36 25 M30 x 1.5 14.5 185 60 45 220 0.14
28 40 52 42 30 M35 x 1.5 14.5 250 55 40 340 0.22
30 40 52 42 30 M35 x 1.5 17.5 270 50 40 340 0.19
32 42 55 44 30 M36 x 1.5 21.5 350 60 45 340 0,2
32 45 58 44 30 M40 x 1.5 21.5 350 60 45 480 0.27
35 45 58 44 30 M40 x 1.5 21.5 390 55 45 480 0.22
38 50 65 45 30 M45 x 1.5 26 500 60 45 680 0,3
40 50 65 45 30 M45 x 1.5 26 520 60 50 680 0.25
45 55 70 46 30 M50 x 1.5 30 680 60 50 870 0.29
48 60 75 46 30 M55 x 2 35 840 60 50 970 0.37
50 60 75 46 30 M55 x 2 35 880 60 50 970 0.32
55 65 80 46 30 M60 x 2 37.5 1030 60 50 1100 0.34
60 70 85 52 30 M65 x 2 45 1360 65 55 1300 0.42



Etiket:

m6 cıvata kovanı genleşme derzi

m6 cıvata mili kilitleme cihazları

uzunluk 66mm Mil Sıkma Elemanları
